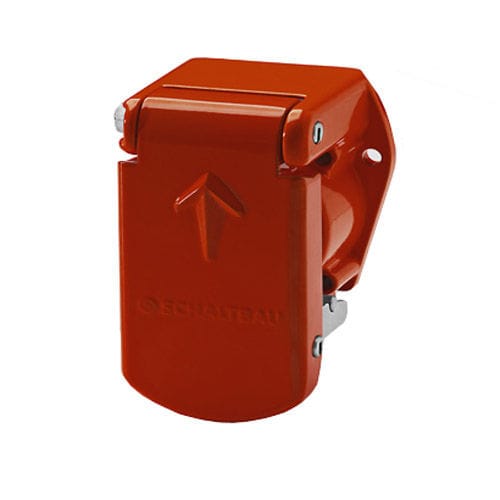

Tomada e plugue de embutir UIC

ferroviário

O conetor está em conformidade com os requisitos da norma UIC 558 VE (até 1994: UIC 568VE). Liga linhas utilizadas para o controlo remoto de luzes e portas ou para sistemas de altifalantes em carruagens de passageiros ou comboios de unidades múltiplas. Para além disso, os conectores desta série também são adequados para a transmissão de dados binários, por exemplo, o bus CAN. A Schaltbau desenvolveu um novo inserto de substituição para o recetáculo do conetor UIC558, que deverá reduzir consideravelmente a manutenção e o tempo de inatividade. Normalmente, se durante a manutenção for necessário substituir contactos desgastados, é necessário cortar o cabo antigo para substituir o encaixe e depois ligar-lhe um novo cabo ou, no pior dos casos, voltar a ligar todo o veículo ferroviário. Atualmente, já não é necessária a substituição do cabo. Tudo o que precisa de fazer é trocar o encaixe de substituição do recetáculo. Pode fazê-lo pela frente e fora da casa das máquinas e até dispensar o teste elétrico dos contactos e fios do conetor. Caraterísticas Conector separável para uma separação não destrutiva da ficha e do recetáculo quando dois veículos eletricamente não dissociados se afastam Inserção de substituição com contactos de tomada implementados em ambos os lados Não é necessário voltar a ligar os cabos do veículo ferroviário Não é necessário testar eletricamente os contactos e os fios do conetor Maior resistência à corrosão por produtos químicos, nomeadamente a detergentes que contenham ácidos ou álcalis Classificação de inflamabilidade segundo UL94-V0 e EN 45545 A codificação impede que os conectores se misturem com conectores com diferentes inserções ficha de 13 pólos intermutável com recetáculo de 18 pólos em conformidade com com a norma UIC 558 VE
