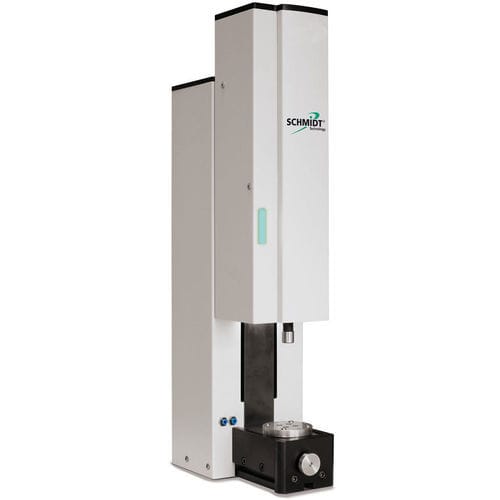

Prensa elétrica ServoPress 602

automáticacom servoacionamento

Descrição do produto
A SCHMIDT® ServoPress 602 foi desenvolvida para operações de prensa em mecânica de precisão, teste de molas, tecnologia médica, relojoaria e joalheria, bem como para produção de pequenos motores e eletrónica. A unidade pode ser equipada com proteção de duas mãos, cortina de luz ou a solução SCHMIDT® SmartGuard.

Precisão mecânica

• O êmbolo da prensa é guiado por trilhos perfilados ao longo de todo o curso: rigidez máxima e sem flexão em curso total

Sensor de força integrado na base

• proteção mecânica contra sobrecarga
• desacoplamento mecânico da transmissão

Estrutura da prensa

• A estrutura da prensa em aço para ferramentas rectificado é parte integral do sistema: alta rigidez e precisão dimensional

Ajuste fino XY

• Ajuste fino XY na mesa da prensa: alinhamento simples e preciso

Precisão de medição

• Medição absoluta de posição com pedido de patente do êmbolo e da cabeça da prensa: não é necessário referenciar a posição zero

O sensor de força é insensível a influências como:

• forças excêntricas
• peso da ferramenta superior
• influências térmicas do motor e do atrito mecânico

Funcionalidades integradas

• duas ligações de ar na placa de cobertura frontal → preparado para ar comprimido e/ou vácuo na área de trabalho
• iluminação da área de processo regulável integrada no êmbolo
• indicador de estado (ex. resultado de prensa bom/mau, estado da máquina)
• regulação da altura do êmbolo sem ferramentas, altura de trabalho 85,2 mm – 135,2 mm
• adaptador para lubrificação do fuso de recirculação de esferas, lubrificação possível em qualquer posição, sem necessidade de desmontar as placas de cobertura

Dados técnicos ServoPress 602
Força F máx. S3 25%, 20sec: 300 N
Força F 100 % ED: 200 N
Curso do êmbolo: 75 mm
Altura de trabalho: 85,2 mm – 135,2 mm
Velocidade: 0 – 150 mm/s
Alcance C: 70 mm
L x A x P: 158 x 648 x 337 mm
Peso: 38 kg
Precisão de força: ±1 N
Repetibilidade de posição: ±1 µm
Repetibilidade de força: 0,4 N
Resolução controlo posição: 0,1 µm
Resolução aquisição posição: 2,2 µm
Resolução aquisição força: 0,1 N
Alimentação (V AC / 50 – 60 Hz): 120 – 240 V

Dados técnicos SmartGuard 602
Curso de abertura: até 160 mm, programável
Velocidade: até 500 mm/s fechar, até 1000 mm/s abrir
L x A x P: 357 x 735 x 380 mm
Peso: 36 kg

Dados técnicos mesa / prato rotativo (opção)
Mesa de deslocamento XY no pé – alcance de ajuste ±0,5 mm, ajuste fino para otimização de alinhamento <1/100 mm
Prato rotativo (opção): alcance de ajuste ±0,5 mm / 68 mm; roscas de fixação: 8 x TK55 M5; buchas de centragem: 4 x 7H7 mm; ajuste angular ±10°, ajuste fino ângulo 0,01°

Características / Especificações técnicas

• Modelo: ServoPress 602
• Força máx. (S3 25%): 300 N
• Força contínua (100% ED): 200 N
• Curso (êmbolo): 75 mm
• Altura de trabalho: 85,2 – 135,2 mm
• Velocidade: 0–150 mm/s (movimento de prensagem)
• Alcance C: 70 mm
• Dimensões L x A x P: 158 x 648 x 337 mm
• Peso: 38 kg
• Precisão de força: ±1 N
• Repetibilidade posição: ±1 µm
• Repetibilidade força: 0,4 N
• Resolução controlo posição: 0,1 µm
• Resolução aquisição posição: 2,2 µm
• Resolução aquisição força: 0,1 N
• Alimentação: 120–240 V AC, 50–60 Hz
