Prensa elétrica SCHMIDT® ServoPress

para montagemautomáticacom servoacionamento

Visão geral
As prensas elétricas de montagem com servo SCHMIDT® ServoPress fornecem controlo preciso de força e posição numa ampla gama (0,3–250 kN, cursos 75–500 mm). Os módulos oferecem alta dinâmica, excelente repetibilidade e integração com PressControl 700 / PressControl 7000 para estações autónomas e linhas automatizadas.

Principais características

• Gama de forças: 0,3 kN até 250 kN consoante o modelo.
• Alta dinâmica e excelente repetibilidade em força e curso.
• Medição do curso diretamente no fuso (sistema de medição absoluto) para elevada precisão de posicionamento.
• Lubrificação automática do veio integrada e embraiagem de sobrecarga em tipos selecionados.
• Opções de gestão de energia e armazenamento intermédio de energia de travagem em modelos de maior potência.

Opções de controlo e segurança

• Integração com controladores PressControl (PressControl 700 / PressControl 7000) para controlo de processo e gestão de dados.
• Soluções de segurança disponíveis: SmartGuard, SmartGate e cortina de luz; exame CE de tipo para módulos de plena carga em combinação com opções de segurança.

Destaques dos modelos

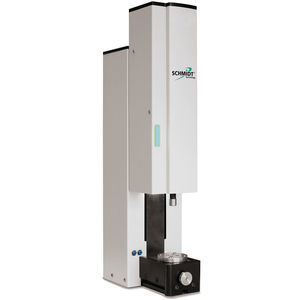

SCHMIDT® ServoPress 602

• Força: 0,3 kN (F max. S3 25 %, 20 s) / 0,2 kN (F 100 % ED)
• Curso: 75 mm
• Velocidade máx.: 0–150 mm/s
• Resolução: ±1 µm/inc (distância), 0,4 N/inc (força), controlo de posição 0,1 µm
• Indústrias típicas: tecnologia médica, relojoaria, micromecânica

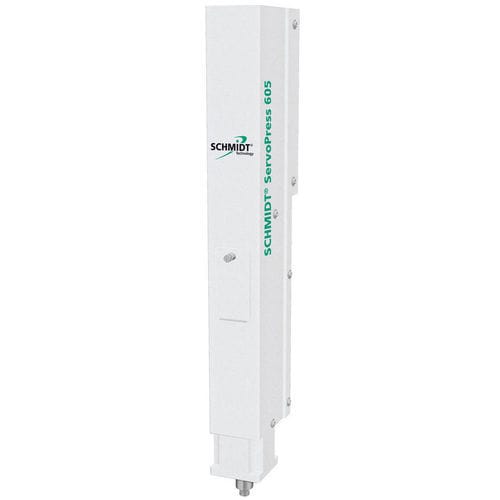

SCHMIDT® ServoPress 605

• Força: 1,0 kN (F max. S3 25 %, 20 s) / 0,5 kN (F 100 % ED)
• Curso: 150 mm
• Velocidade máx.: 0–300 mm/s
• Resolução: controlo de posição 0,1 µm; aquisição: 2,2 µm/inc (distância), 0,3 N/inc (força)
• Indústrias típicas: comunicação de dados, eletrónica, segurança automóvel

SCHMIDT® ServoPress 616

• Força: 5 kN (F max. S3 25 %, 20 s) / 3 kN (F 100 % ED)
• Curso: 200 mm
• Velocidade máx.: 200 mm/s
• Resolução: controlo de posição 0,1 µm; aquisição: 3,2 µm/inc (distância), 1,5 N/inc (força)
• Indústrias típicas: automóvel, eletrónica, tecnologia de precisão

SCHMIDT® ServoPress 617

• Força: 14 kN (F max. S3 25 %, 20 s) / 7,5 kN (F 100 % ED)
• Curso: 300 mm
• Velocidade máx.: 200 mm/s
• Resolução: controlo de posição 0,1 µm; aquisição: 4,6 µm/inc (distância), 3,75 N/inc (força)
• Indústrias típicas: automóvel, edificação, médico/farmacêutico

SCHMIDT® ServoPress 620

• Força: 35 kN (F max. S3 25 %, 20 s) / 20 kN (F 100 % ED)
• Curso: 400 mm
• Velocidade máx.: 200 mm/s
• Resolução: controlo de posição 0,1 µm; aquisição: 6,1 µm/inc (distância), 10 N/inc (força)
• Indústrias típicas: automóvel, ótica, médico/farmacêutico

SCHMIDT® ServoPress 650

• Força: 75 kN (F max. S3 25 %, 20 s) / 50 kN (F 100 % ED)
• Curso: 500 mm
• Velocidade máx.: 200 mm/s
• Resolução: controlo de posição 0,1 µm; aquisição: 7,6 µm/inc (distância), 24 N/inc (força)

SCHMIDT® ServoPress 655

• Força: 110 kN (F max. S3 25 %, 20 s) / 80 kN (F 100 % ED)
• Curso: 500 mm
• Velocidade máx.: 100 mm/s
• Resolução: controlo de posição 0,1 µm; aquisição: 7,6 µm/inc (distância), 32 N/inc (força)
• Indústrias típicas: transmissão, engenharia elétrica, instalações prediais

SCHMIDT® ServoPress 660

• Força: 160 kN (F max. S3 25 %, 20 s) / 110 kN (F 100 % ED)
• Curso: 350 mm
• Velocidade máx.: 100 mm/s
• Resolução: controlo de posição 0,1 µm; aquisição: 5,4 µm/inc (distância), 48 N/inc (força)
• Gestão de energia integrada e armazenamento intermédio da energia de travagem em modelos de alta potência

SCHMIDT® ServoPress 680

• Força: 250 kN (F max. S3 25 %, 20 s) / 200 kN (F 100 % ED)
• Curso: 350 mm
• Velocidade máx.: 50 mm/s
• Resolução: controlo de posição 0,1 µm; aquisição: 5,4 µm/inc (distância), 75 N/inc (força)
• Projetada para aplicações de pico de força e de alta carga

Dados técnicos (resumo)
Tipos: 605 / 616 / 617 / 620 / 650 / 655 / 660 / 680
Força F max. (S3 25 %, 20 s) [kN]: 1,0 / 5 / 14 / 35 / 75 / 110 / 160 / 250
Força F 100 % ED [kN]: 0,5 / 3 / 7,5 / 20 / 50 / 80 / 110 / 200
Curso [mm]: 150 / 200 / 300 / 400 / 500 / 500 / 350 / 350
Velocidade máx. [mm/s]: 300 / 200 / 200 / 200 / 200 / 100 / 100 / 50
Resolução controlo posição [µm]: 0,1 (todos os modelos)
Resolução aquisição força [N/inc]: 0,3 / 1,5 / 3,75 / 10 / 24 / 32 / 48 / 75
Resolução aquisição distância [µm/inc]: 2,2 / 3,2 / 4,6 / 6,1 / 7,6 / 7,6 / 5,4 / 5,4

Acessórios

• Adaptador superior para ferramentas Ø 5–20 mm
• Acoplador rápido para ferramentas (adaptador rígido + base)
• Bases para prensa (PU) para instalação sem vibrações
• Mesas de deslize para posicionamento longitudinal e transversal
• Volante externo para configuração intuitiva dos perfis de curso

Comportamento de controlo e processo

• Avaliação em tempo real e disponibilidade imediata de dados SPC
• Sistema operacional com perfis padrão e parametrização automática
• Medição do curso no fuso (sistema absoluto) que elimina a corrida de referência
• Compensação inteligente das tolerâncias das peças e das elasticidades do sistema

Conceitos de segurança

• Soluções patenteadas SmartGuard e SmartGate para design compacto e alimentação rápida
• Cortina de luz para parar o ciclo em caso de intervenção não autorizada

Características / especificações técnicas

• Prensas elétricas servo com controlo de posição 0,1 µm
• Intervalo de forças 0,3–250 kN, cursos 75–500 mm conforme o modelo
• Resoluções de aquisição força/distância variáveis por modelo
• Opções integradas: lubrificação do veio, proteção por embraiagem, gestão de energia em modelos maiores
• Concebidas para integração em estações de trabalho individuais ou linhas automatizadas com controladores PressControl
