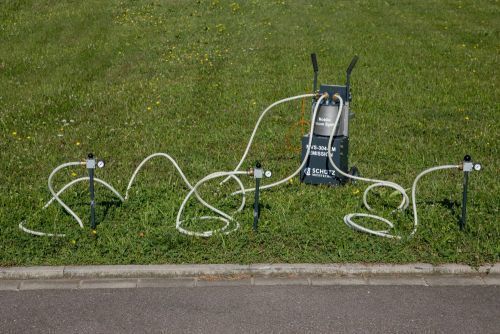

Sistema de monitoramento de emissões MVS 304-EM

de concentraçãode gásde medição

Medição de emissões através do método de cobertura ou do método de perfuraçãoCom o REGULAMENTO DO PARLAMENTO EUROPEU E DO CONSELHO relativo à redução das emissões de metano no sector da energia e que altera o Regulamento (UE) 2019/942 (Regulamento das Emissões de Metano da UE), torna-se necessária a deteção metrológica das emissões de metano durante o funcionamento técnico das redes de transporte e distribuição de gás.Método de perfuração: A medição da quantidade de emissão utilizando o método de sucção serve para detetar com precisão as taxas de emissão de metano em pontos de fuga identificados na rede de gasodutos. Os valores de medição obtidos com esta medição de emissões correspondem à medição no ponto de fuga no solo e não devem ser comparados com medições à superfície. Podem ser ligadas até seis sondas. No MVS 304-EM, o caudal é medido e a concentração no fluxo de gás extraído é medida utilizando o analisador de gás: A medição da quantidade de emissão utilizando o método de cobertura serve para detetar com precisão as taxas de emissão de metano na superfície. Os valores de medição obtidos através desta medição de emissões não correspondem aos valores obtidos no ponto de fuga no solo. No MVS 304-EM, o caudal é medido e a concentração no fluxo de gás extraído é medida utilizando o analisador de gás. Este método é caracterizado pela sua rapidez e simplicidade em aplicações práticas de campo. A medição é concluída num curto espaço de tempo. Se a quantidade de fluxo de saída for desejada diretamente no ponto de fuga, pode ser medida com o MVS 304-EM e um pano de cobertura após a escavação.Cálculo da quantidade de emissão: Para a determinação da quantidade de emissões e a criação de documentação para cada medição, está disponível um portal de Internet específico para o cliente.Medição direta de emissões: Amostragem de alto fluxo (HFS) para componentes de tubagens e medições de emissões em todo o sistema. Os panos HFS estão disponíveis em vários tamanhos e podem ser fixados a acessórios, válvulas, respiradouros ou sistemas GRDM de uma forma estanque ao gás, utilizando fechos de velcro em toda a volta. A mangueira de aspiração é ligada através de acoplamentos rápidos e os diferentes tamanhos asseguram que tanto as fontes pontuais (por exemplo, caixas de empanque, flanges, manómetros) como os acessórios maiores são completamente fechados. O procedimento corresponde ao método HFS estabelecido na indústria para a medição quantitativa de emissões fugitivas. Na amostragem de alto fluxo, toda a pluma de fuga é extraída juntamente com o ar ambiente num fluxo de volume elevado. Não é necessária uma selagem/colagem completa como no ensacamento. O fluxo de volume total e a concentração de metano são registados no lado do dispositivo e utilizados para calcular a quantidade de emissão em g/h.Procedimento de medição (guia prático):Fixe o pano o mais livre de tensão e de correntes de ar possível, fixe o laço.Ligue o MVS304-EM ao acoplamento rápidoInicie a medição e aguarde a estabilização; as medições individuais típicas demoram alguns minutos para garantir valores estáveis de concentração e fluxo.Tire fotografias da configuração da mediçãoCarregue os dados para o portalAplicações e notas das normas: O método é adequado para tudo, desde flanges a sistemas GRDM, e está ancorado nas diretrizes europeias para a quantificação de metano em redes de transporte de gás, redes de distribuição e armazenamento/GNL (CEN/TS 17874:2022: Identificação e quantificação de fontes relevantes para as emissões, etapas metodológicas). No âmbito do OGMP 2.0, a HFS é recomendada como uma abordagem de medição ao nível da fonte/componente para a comunicação de informações de nível superior (Nível 4/5). Os actuais documentos de orientação técnica e modelos apoiam a análise da incerteza e a gestão de dados: Assegurar uma cobertura completa, selecionar o tamanho do invólucro de modo a que toda a fuga esteja dentro do campo de sucção, evitar caminhos de fuga verificando a sucção completa nas extremidades.MVS 304-EMPodem ser operadas até seis sondas de sucção em simultâneo na estação de vácuo móvel ou, em alternativa, a cobertura pode ser ligada para o método da cobertura.O manuseamento do MVS 304-EM é simples e fácil de utilizar. Um sistema de filtragem de duas fases retém a água e a sujidade. O filtro pode ser substituído facilmente em apenas alguns passos.Dados técnicos MVS 304-EM:Tensão nominal: 230 V - 50 HzPotência do motor: 0,5 kWVazão: máx. 14 m³/hVácuo: aprox. 850 mbarPeso: aprox. 33 kgDimensões: C x L x A, 32 x 47 x 65 cmMedição de caudal: 0-250 l/minEscopo de fornecimento:Tapete de cobertura MVS 304-EMA aprox. 1x2mCertificado de inspecçãoManual de instruçõesAcessórios:209.793 Conjunto de sondas209.791 Conjunto de sondas de sucção de expansão (máx. 6 sondas conectáveis)204.361 Adaptador para dispositivos com acoplamento de conexão de 20 mm204.442 Kit de montagem telescópica MVS302 completoEspecificações Técnicas / Caraterísticas:Dispositivo de medição de emissões de metano utilizando o método de cobertura ou perfuraçãoAté seis sondas conectáveisCompatível com amostragem de alto fluxo (HFS)230 V - 50 Hz, motor de 0,5 kWFluxo máx: 14 m³/hVácuo: aprox. 850 mbarPeso: aprox. 33 kgDimensões: 32 x 47 x 65 cmMedição do caudal: 0-250 l/minSistema de filtragem de duas fasesInclui tapete de cobertura, certificado de inspeção, manual de instruções
