Detector de vazamento a laser LDEM 2000

de metanopara montagem em veículopara tubos de gás

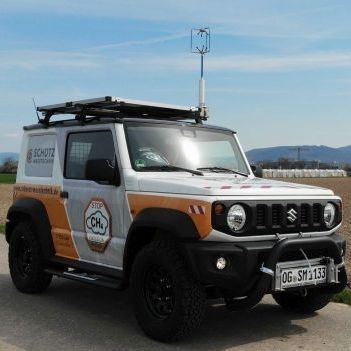

Detecção de Vazamentos e Monitoramento de Emissões Com o REGULAMENTO DO PARLAMENTO EUROPEU E DO CONSELHO sobre a redução das emissões de metano no setor energético e a alteração do Regulamento (UE) 2019/942 (Regulamento de Emissões de Metano da UE), a medição técnica das emissões de metano durante a operação das redes de transmissão e distribuição de gás torna-se necessária. LDEM integrado em um veículo de medição com capacidade off-road Sistemas montados em veículos para detectar emissões na rede de distribuição usando concentração atmosférica e medição do vento. A área da rede é percorrida perto da tubulação sem a necessidade de permanecer diretamente acima dela. O vento ou as correntes de ar transportam o gás natural em direção ao veículo. Durante a medição de emissões, não são mais necessárias inspeções a pé das conexões domésticas. Devido a esta tarefa completamente nova, diferentes requisitos são impostos à tecnologia de medição, ao software e ao operador do veículo. A medição do vento e as inspeções múltiplas da área são alguns desses requisitos. A determinação das quantidades de emissões no nível do local é outro, juntamente com a necessidade de uma sensibilidade de base significativamente maior. Esses requisitos são atendidos na prática usando o software Scout e a unidade de medição LDEM 2000. As altas demandas são atendidas usando tecnologia de medição a laser, que opera na ressonância de metano e etano. Sistemas montados em veículos para verificar tubulações de gás natural usando concentração atmosférica e medição do vento A inspeção acima do solo de tubulações enterradas pode ser realizada usando vários métodos, como a inspeção clássica acima do solo a pé com uma sonda de cobertura ou a inspeção acima do solo montada em veículo sobre a tubulação de acordo com G465-4:2019. Uma nova abordagem envolve "sistemas montados em veículos para inspeção usando concentração atmosférica e medição do vento", de acordo com a futura norma G465-4-III. Uma diferença importante é que a rota do veículo não está mais vinculada à tubulação, o que significa que a área da rede pode ser inspecionada sem dirigir diretamente sobre os tubos. A inspeção das conexões domésticas é realizada detectando o gás natural que escapa no ar. O vento ou as correntes de ar transportam o gás para o veículo, eliminando a necessidade de inspeções de conexões domésticas em muitas áreas. Devido a esta abordagem completamente nova, diferentes requisitos são impostos à tecnologia de medição, ao software e ao operador do veículo ou detector de gás. A medição do vento e as passagens múltiplas para cobrir a área são alguns desses requisitos. A identificação de áreas suspeitas de vazamento e uma sensibilidade de base significativamente maior são outros. Esses requisitos são atendidos na prática usando o software Scout e a unidade de medição LDEM 2000. As altas demandas são atendidas usando tecnologia de medição a laser, que opera na ressonância de metano e etano. O sistema de medição LDEM 2000 pode ser instalado em qualquer veículo, requer um máximo de 12V 1A e pesa 4 kg, com dimensões de 325 x 270 x 195 mm. Dados Técnicos LDEM 2000: - Sistema de medição: Medição por ressonância a laser - Faixa de medição: 0.006 - 10,000 ppm de metano no ar - Faixa de medição: 0.009 - 10,000 ppm de etano no ar - Sensibilidade: 6 ppb de metano - Velocidade de medição do veículo: 50 km/h - Frequência de amostragem: 16 Hz - Tensão nominal: 12 V - Potência do motor: 10 W - Peso: aprox. 8 kg - Dimensões: L x L x A, 325 x 270 x 195 mm Escopo da Entrega: - LDEM 2000 - Software Scout - PC tablet para exteriores - Medidor de vento - Receptor GNSS - Sonda frontal com unidade de teste - Instruções de operação Acessórios: - Contrato de manutenção Especificações Técnicas / Características: - Sistema de medição por ressonância a laser - Faixa de medição: 0.006 - 10,000 ppm de metano, 0.009 - 10,000 ppm de etano - Sensibilidade: 6 ppb de metano - Velocidade de medição do veículo: 50 km/h - Frequência de amostragem: 16 Hz - Tensão nominal: 12 V - Potência do motor: 10 W - Peso: aprox. 8 kg - Dimensões: 325 x 270 x 195 mm
