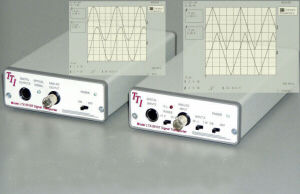

Conversor óptico/elétrica LTX-5515 series

analógicodigitalem fibra óptica

Características - Um canal analógico mais quatro canais digitais - Largura de banda analógica CC a 25 MHz - Gamas de entrada de ± 1 V e ± 5 V - Sinal analógico digitalizado com precisão de 12 bits - Quatro canais digitais independentes (TTL) - DC a 48 Mb/s de taxa de dados (cada canal) O LTX-5515 permite o transporte preciso de um canal analógico mais quatro canais digitais de informação sobre ligações de fibra óptica que vão de metros a mais de 10 quilómetros. Os dados analógicos recebidos são digitalizados com precisão de 12 bits a 100 megasamples por segundo e transmitidos sobre fibra óptica a um giga-bit por segundo. O receptor adquire estes dados digitais e reconstrói com precisão o sinal analógico na extremidade mais afastada da ligação de fibra óptica. A largura de banda do sinal analógico é de DC a 25 MHz (-3 dB ). São fornecidas duas gamas de tensão de entrada, ± 1 Volt e ± 5 Volts. A impedância de entrada do canal analógico do transmissor pode ser definida para 50 ohms ou 1 Mohm (75 ohms é opcional). Multiplexados juntamente com os dados analógicos, são quatro sinais digitais independentes TTL/CMOS/LVTTL que podem ser alternados a taxas de até 48 Mb/s. Estão disponíveis dois modelos. A selecção depende do tipo de fibra e do comprimento da ligação de fibra óptica que é necessária. O LTX-5515 (850 nm MM) transmite a 850 nm sobre ligações de fibra óptica multimodo de até 250 metros de comprimento, enquanto o LTX-5515 (1310 nm SM) transmite a 1310 nm sobre fibra monomodo para distâncias superiores a 10 km.
