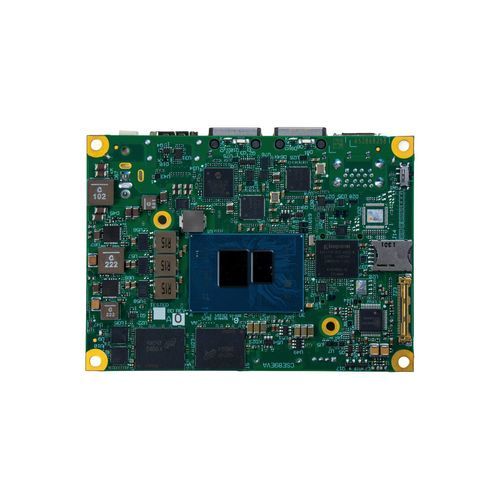

Computador de placa única Pico-ITX PN SBC-pITX-ADL-N

Intel® Alder Lake-NSATA3M.2

Visão geral
Placa SBC Pico-ITX projetada para aplicações de edge, baseada no processador Intel® Atom™ "Alder Lake N" Embedded PC Client N Series. Formato compacto 100 x 72 mm com memória LPDDR5 e recursos multimédia e de conectividade avançados.

Destaques

• CPU: Intel® Atom™ Processor "Alder Lake N" Embedded PC Client N Series (opções N50, N97, N200, i3-N305)
• Gráficos: Até 2 ecrãs independentes (LVDS/eDP + HDMI); Intel® Gen12 UHD (Intel® Xe) até 32 EUs; decodificação/codificação HW 4K60 (HEVC/H.265, AVC/H.264, VP9, SCC), AV1 apenas decodificação
• Memória: LPDDR5-5200 soldada, até 16 GB, suporte IBECC
• Conectividade: Até 2x 2.5GbE, M.2 E-Key (Wi‑Fi+BT), M.2 B-Key (WWAN) com suporte Nano‑SIM

Segurança e software

• Secure Boot integrado para garantir a integridade do sistema desde o primeiro arranque
• Atualizações OTA para distribuição remota e segura de software
• Monitorização de dispositivos para acompanhamento contínuo do estado e atividade
• Integração de SO baseada em Yocto; imagens suportadas: Microsoft® Windows 11 IoT Enterprise LTSC, Edgehog OS
• Suporte Docker para implantação de aplicações em contentores
• Conformidade de segurança certificada EN18031-1

Especificações técnicas

• Factor de forma: Pico-ITX, 100 x 72 mm
• Opções de CPU: N50 (Dual Core 1,0 GHz / Turbo 3,4 GHz, 6W), N97 (Quad Core 2,0 GHz / Turbo 3,6 GHz, 12W), N200 (Quad Core 1,0 GHz / Turbo 3,7 GHz, 6W), i3-N305 (8 núcleos 1,0 / 1,8 GHz, Turbo 3,8 GHz, 9W/15W)
• Memória: LPDDR5-5200 soldada, até 16 GB, IBECC
• Vídeo: eDP 1.4b ou LVDS single/dual channel 18/24-bit; HDMI 1.4b; resoluções eDP até 4096x2304, HDMI até 3840x2160 @20–30Hz, LVDS até 1920x1080
• Armazenamento: eMMC 5.1 opcional até 128 GB; 1x SATA Gen3 (conector 7p M + alimentação 4p); 1x M.2 SATA (Socket 2, B-Key, 2242/3042/3052/2260)
• Rede: Até 2x 2.5GbE (RJ45); M.2 Wi‑Fi/BT (E-Key 2230); M.2 WWAN (B-Key) com Nano‑SIM
• I/O: 2x USB 3.1 Gen2 (10 Gbps) Type-A; 3x headers USB 2.0; 2x portas seriais (RS-232/RS-422/RS-485) em header; codec de áudio com S/PDIF out e Mic In
• Expansão e segurança: 2x I2C, 8x GPIO, 1x SPI em header de expansão; TPM opcional 1.2/2.0; conector de ventoinha a bordo; sinais RST/PWR e LED de atividade em header frontal
• Alimentação: 12 V DC cabeada; bateria tipo moeda para RTC
• SOs suportados: Microsoft® Windows 11 IoT Enterprise LTSC; Edgehog OS
• Faixa de operação: 0 °C a +60 °C (comercial)
• Dimensões: 100 x 72 mm (3,93" x 2,83")
• Número de peça: PN SBC-pITX-ADL-N
