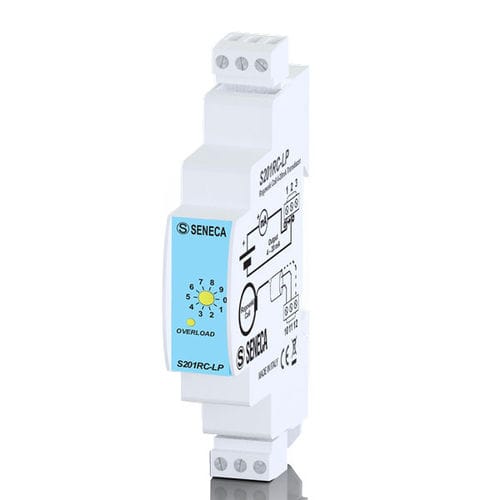

Conversor de sinal freqüência / corrente S201RC-LP

de isolamento galvânicopara trilho DINpara sensor com bobina de Rogowski

O S201RC-LP é um conversor alimentado por loop adequado para medições de corrente AC acoplado a sensores Rogowski. Este conversor é caracterizado pelo baixo consumo (<0,6 W) e funciona com um sensor que fornece 100 mV/kA como sinal de saída para medições TRMS. As escalas de entrada são selecionáveis como 250, 500, 1.000, 2.000, 4.000 A. O S201RC-LP fornece proteção contra picos de corrente, polaridade inversa e filtro de amortecimento (0,5 s / 1 s). A utilização combinada com o sensor Rogowski garante uma boa precisão, proteção contra o ruído eletromagnético e permite ao utilizador cobrir aplicações de difícil acesso devido ao sistema de medição não intrusivo. As aplicações típicas do S201RC-LP são a medição de alta corrente de instalações existentes, monitorização de cargas, potências e consumos, instrumentos de medição de laboratório e controlo de máquinas de soldar. Fonte de alimentação - por loop de corrente de saída 4...20 mA Consumo máximo - < 0,6 W Grau de proteção - IP20 Indicador de estado - acima da gama de alarme Tempo de resposta - 500 ms Precisão - 0,5% da f.s. (@40..120 Hz) Coeficiente térmico - <200 ppm/°C Definições - Escala total e filtro Temperatura de funcionamento - -25..70°C Temperatura de armazenamento - -40...85°C Humidade - 10 - 90 % (sem condensação) Altitude - Até 2000 m acima do nível do mar Dimensões LxHxD - 18x110x62 mm Ligações - Terminal amovível com passo de 5 mm (secção do condutor 2,5 mm2)
