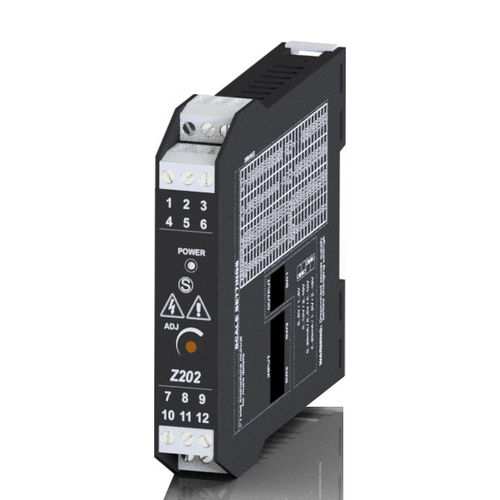

Conversor-isolador analógico Z202

4–20 mAgalvânico

O Z202 aceita uma tensão alternada (10...490 Vac) e fornece uma saída analógica isolada (mA ou V). Dispõe igualmente de interruptores DIP para definir a gama específica, a entrada e a saída. Pode ser solicitado com alimentação baixa ou alta. O Z202 também pode ser utilizado como microamperímetro (500 µAfs). Um isolamento galvânico de 3 vias entre os circuitos de alimentação // entrada // saída assegura a integridade dos seus dados. consumo de energia - < 1,5 W Isolamento - 3.750 Vac (ingresso/uscita; ingresso/alimentazione) 1.500 Vac (uscita/alimentazione) Indicadores LEd de estado - alimentação eléctrica Tempo de resposta - < 30 ms Classe de exatidão - 0,25% Desvio térmico - <150 ppm/K Configuração - Interruptor DIP Temperatura de funcionamento - 0...+60°C Dimensão - 17,5 x 100 x 112 mm Ligações - Morsetti estraibili a vite Caixa - Nylon 6 30% fibra de vidro Montagem - Guida DIN 35 mm (IEC/EN 60715) Peso - 200 g Norma - CE Normas - EN 61000-6-4, EN 61000-6-2, EN 61010-1 Canais de entrada - 1 Tipo de canais de entrada - TENSIONE ALTERNATA 0..500 Vac (escala 41), impedância de entrada 2.000 Ω/V Frequência 10 Hz..1 kHz Canais de saída - 1 Tipo de canais de saída - CORRENTE 0..20 / 4..20 mA, carico max 600 Ω, collegamento attivo / passivo TENSÃO 0..5 / 0..10 / 1..5 / 2..10 Vdc, carico min 2.500 Ω
