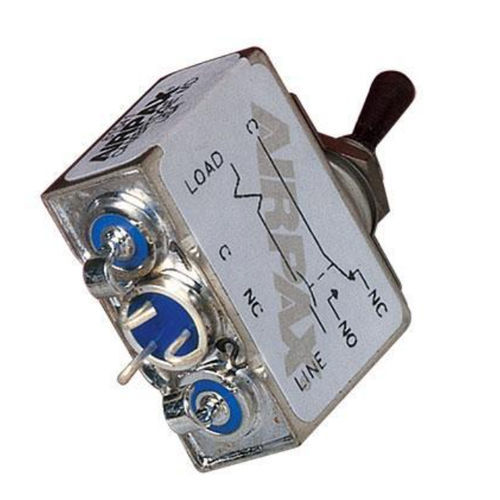

Disjuntor hidráulico-magnético AP

com proteção contra curto-circuitospara sobrecargade potência

Também conhecido como a família 202 de disjuntores, o protetor de circuito magnético da série Airpax™ AP está disponível nas versões DC, 50/60Hz ou 400Hz e com vários atrasos para adequar o protetor aos requisitos específicos da aplicação. Ao contrário de um protetor de circuito térmico, o AP não altera a sua corrente de disparo ao longo de um amplo intervalo de temperatura. Uma das caraterísticas mais importantes deste protetor é a ação "trip free", o que significa que o circuito não permanecerá fechado na presença de uma sobrecarga, mesmo que o manípulo seja mantido na posição ON. O mecanismo de atraso detecta a falha e os contactos abrem-se. A integridade do painel à prova de água é assegurada por um vedante de bucha de anel "O" e um bucim de borracha de silicone dentro do conjunto bucha/manípulo. Teste de névoa salina de acordo com MIL-STD-202, Método 101, Condição de Teste B, sem evidência de corrosão, danos eléctricos ou mecânicos. As aplicações típicas incluem instrumentação para comunicações, navegação e aeronaves, radar e fontes de alimentação. O protetor de circuito Airpax™ UP, com reconhecimento UL e certificação CSA, é essencialmente o mesmo que o AP em termos de construção e princípio de funcionamento. Está aprovado para funcionamento a 50 volts DC a 20 amperes, 120 volts 50/60Hz a 15 amperes e 240 volts 50/60Hz a 7,5 amperes. O protetor de circuito UP está disponível apenas em unidades unipolares, devido às especificações de fuga UL e CSA e aos terminais de vidro largos utilizados. A série UP oferece uma aprovação FM (Factory Mutual Research) opcional, fornecida para aplicações petroquímicas. A aprovação FM está disponível apenas para unidades de pólo único, disparo em série, tipo UP.
