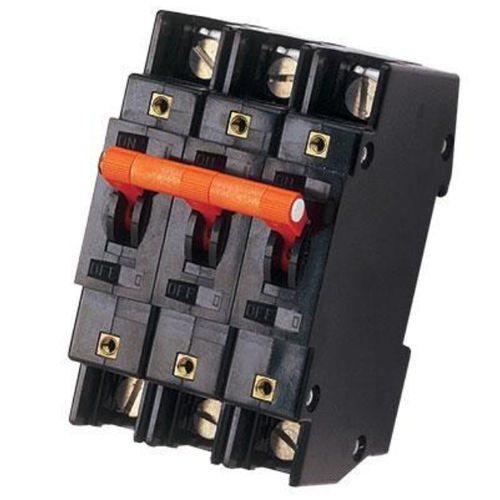

Disjuntor magnético IELR

hidráulico-magnéticocontra as sobrecorrentesde sobrecorrente

A série IELR foi concebida especificamente para a calha DIN simétrica de 35 mm, séries Airpax IALHR, IULHR e IELHR. Os protectores de circuitos magnéticos para montagem em calha oferecem as vantagens de uma montagem ou remoção rápida e fácil, resultando numa cablagem eficiente e económica, conservando o espaço. Estes protectores de circuitos estão disponíveis em modelos de 1, 2, 3 e 4 pólos, com uma escolha de cores de pega com marcações de ligar/desligar e E/S internacionais. Estes protectores estão em conformidade com as normas UL e CSA e cumprem os requisitos de espaçamento IEC e TUV. As aplicações típicas incluem computadores e periféricos, telecomunicações, equipamento médico, máquinas-ferramentas e instrumentação de controlo de processos. Proporcionam um desempenho fiável associado à proteção de circuitos magnéticos. Montagem - Estes protectores de circuitos foram concebidos para serem montados em calhas DIN padrão de 35 mm, tais como 35x7,5 ou 35x15, de acordo com a norma DIN EN50022. Estão disponíveis outras calhas especiais de fornecedores que fornecem um meio de montagem de componentes de montagem não DIN através de porcas de aperto especiais. Caraterísticas Série Trip A configuração mais popular para protectores magnéticos é o disparo em série, em que a bobina de deteção e os contactos estão em série com a carga que está a ser protegida. A posição do manípulo indica convenientemente o estado do circuito. Para além de fornecer proteção convencional contra sobreintensidades, é simultaneamente utilizado como interrutor on-off. Apenas interrutor No caso de não se pretender proteção contra sobreintensidades, o mecanismo da bobina pode ser eliminado, proporcionando um excelente interrutor de alimentação de baixo custo, unipolar ou multipolar.
