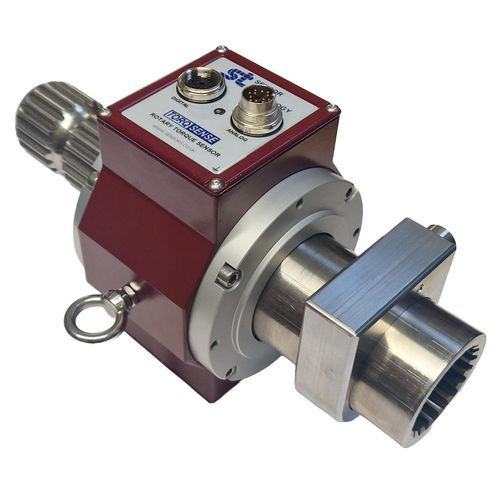

Transdutor de torque rotativo SGR571

eixos acionados por TDPdigitalRS-232

Visão geral
O transdutor de torque PTO SGR571 foi projetado para medição precisa de torque e velocidade em equipamentos acionados por tomada de força, incluindo máquinas agrícolas e bancadas de teste industriais. Oferece instalação simples, proteção IP65 e ampla faixa de alimentação (11–32 V). Canais analógicos configuráveis e múltiplas interfaces digitais (RS232, USB padrão; CANbus e Ethernet opcionais) permitem integração flexível e registro de dados. O gancho anti-rotação impede que o transdutor gire com o eixo, garantindo medições estáveis.

Benefícios principais

• Faixa até 2000 Nm
• Compatível com todos os tipos de estrias PTO
• Medição precisa de torque e velocidade para testes de eixos PTO
• Gancho anti-rotação para evitar que o transdutor rode com o eixo
• Saídas de limite configuráveis pelo usuário
• Precisão ±0,1%
• Sobrecarga mecânica 400%
• Leitura em overrange 250%
• Alta taxa de amostragem digital: 4000 amostras/s
• Saídas digitais: RS232 e USB (padrão); CANbus e Ethernet (opcionais)
• Compatível com TorqView Advanced Torque Monitoring Software
• Transmissão de sinal sem contato — sem anéis coletores a desgastar
• Garantia vitalícia

Outras características

• Auto-diagnósticos BIT para detectar falhas internas e monitorar torque, velocidade e temperatura
• LED de status do transdutor e pino de saída “sensor status” para feedback de integridade
• Sensoriamento de temperatura do eixo para melhor compensação e precisão
• Software Transducer Control fornecido para configuração
• Três canais analógicos configuráveis individualmente (escala e atribuição de dados)
• Capacidade de conectar até 10 transdutores via USB
• Erros mínimos por cargas laterais e axiais
• Baixa variação de linearidade ±0,05% FSD
• Baixo erro de histerese ±0,05% FSD
• Variação zero do sinal de torque com a rotação (variação cíclica)
• Ampla faixa de alimentação 11–32 V (nominal 12–32 VCC)

Especificações técnicas

• Modelo: SGR571
• Faixa máxima de torque: até 2000 Nm
• Precisão: ±0,1%
• Variação de linearidade: ±0,05% FSD
• Erro de histerese: ±0,05% FSD
• Sobrecarga mecânica: 400%
• Leitura em overrange: 250%
• Taxa de amostragem digital: 4000 amostras por segundo
• Saídas digitais padrão: RS232, USB
• Saídas digitais opcionais: CANbus, Ethernet
• Canais analógicos: 3 canais configuráveis individualmente
• Transmissão do sinal: sem contato (sem anéis coletores)
• Diagnóstico: auto-diagnósticos BIT integrados e LED de status
• Sensoriamento de temperatura do eixo para compensação e precisão
• Anti-rotação: gancho para evitar a rotação do transdutor com o eixo
• Proteção ingress: IP65
• Tensão de alimentação: faixa 11–32 V (nominal 12–32 VCC)
