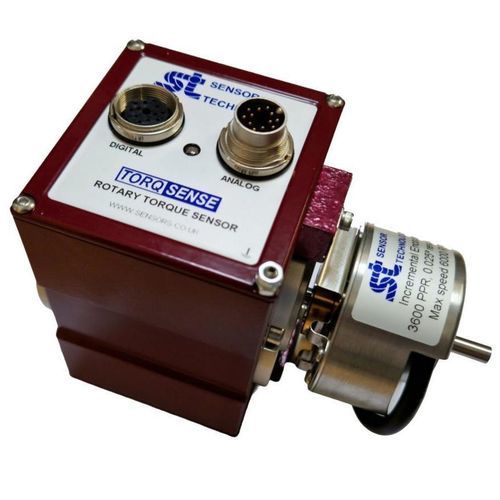

Sensor de torque rotativo SGR523

RS-232CANUSB

Visão geral do produto
O transdutor TorqSense de galga extensométrica rotativa SGR523 utiliza transmissão de sinal sem contato, eliminando anéis coletores. Inclui um encoder incremental externo para medição angular precisa, permitindo a análise combinada de torque e ângulo em bancadas de teste, estações de aperto e avaliações de mecanismos de acionamento. Aplicações típicas: bancadas de ensaio mecânicas, testes de aperto de parafusos/tampas e monitoramento de processo para detecção de falhas e redução de desperdício de produção.

Principais benefícios

• Faixas de torque de 100 mNm a 100 Nm (faixas superiores em desenvolvimento)
• Precisão ±0,1%
• Sobrecarga mecânica 400%
• Leitura em sobrefaixa até 250%
• Taxa de amostragem digital: 4000 amostras/s
• Saídas digitais: RS232 e USB (padrão); CANbus e Ethernet (opcional)
• Compatível com o software TorqView Advanced Torque Monitoring
• Transmissão de sinal sem contato — sem anéis coletores para desgaste
• Até 10.000 pulsos por volta
• Resolução angular de até 0,009°
• Velocidade operacional até 9000 RPM
• Contagem bidirecional de ângulo e rotações
• Garantia vitalícia

Outras características

• BIT self-diagnostics para monitoramento de falhas, torque, velocidade e temperatura em condições de sobreescala
• LED de status do transdutor e pino de saída "Sensor status" para feedback de saúde
• Sensores de temperatura do eixo opcionais para melhor compensação e precisão
• Software Transducer Control fornecido para configuração
• Três canais analógicos configuráveis individualmente (escala e atribuição de dados)
• Capacidade de conectar até 10 transdutores via USB
• Erros mínimos por cargas laterais e axiais
• Baixa desviação de linearidade ±0,05% FSD
• Baixo erro de histerese ±0,05% FSD
• Sem variação cíclica — variação zero no sinal de torque com a rotação
• Faixa de alimentação ampla: 12–32 VDC

Características / Especificações técnicas

• Modelo: SGR523 (torque + ângulo incremental de alta resolução)
• Faixas de torque: 100 mNm a 100 Nm
• Precisão: ±0,1%
• Desvio de linearidade: ±0,05% FSD
• Histerese: ±0,05% FSD
• Sobrecarga mecânica: 400%
• Leitura em sobrefaixa: 250%
• Taxa de amostragem digital: 4000 amostras/s
• Saídas digitais: RS232, USB (padrão); CANbus, Ethernet (opcional)
• Pulsos de ângulo: até 10.000 pulsos por revolução
• Resolução de ângulo: até 0,009°
• Velocidade máxima: até 9000 RPM
• Contagem bidirecional de ângulo e rotações
• Alimentação: 12–32 VDC
• Canais analógicos configuráveis: 3
• Diagnóstico: BIT self-diagnostics, LED de status e saída de status
• Monitoramento de temperatura: sensores de temperatura do eixo opcionais
