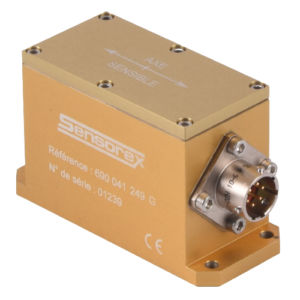

Sensor de inclinação de 1 eixo SX41200 series

com saída de correntemecânicoóptico

Os inclinómetros/acelerómetros da série SX412xx da SENSOREX são transdutores de instrumentação de circuito fechado. O elemento de deteção é um pêndulo galvanométrico associado a um sensor ótico de posição. Esta tecnologia permite obter inclinómetros muito sensíveis (<0,5 arco segundo), sem histerese, com uma precisão da ordem de 1.10-4 da gama de medição e com uma dinâmica alargada. O instrumento é alimentado por uma única tensão não regulada (10V a 30V DC). A saída é um circuito de corrente de 4-20mA ou uma tensão bidirecional de ±5V. A saída é proporcional ao seno do ângulo (componente da aceleração da gravidade). A robustez do invólucro e o amortecimento hidromecânico do elemento sensível permitem que este dispositivo seja utilizado em ambientes severos (choques e vibrações). Teoria da medição Quando o sensor é submetido a um determinado ângulo alfa, a massa pendente tende a deslocar-se na direção da inclinação. A sua posição é detectada e convertida numa corrente que alimenta o galvanómetro para o fazer regressar à sua posição inicial. Esta corrente, proporcional à gravidade medida, é medida por uma resistência de precisão e fornece a saída. Esta aceleração "a" é igual a: a = g * sin α Com g, a aceleração da gravidade Após o ajuste de fábrica da polarização e da sensibilidade, a saída de tensão ou corrente é dada pela seguinte fórmula: Sinal de saída = S * sin α + Bias Com: -S, sensibilidade do inclinómetro expressa em V/g ou A/g. -Bias; a tensão (corrente) de saída para uma inclinação nula (2,5V / 12mA). S e Bias são fornecidos no relatório de medição entregue com cada produto. Para encontrar o ângulo, é necessário aplicar a seguinte fórmula: α = Arcsin((Output-Bias)/S)
