Sensor de luz solar RS485 3S-IS

ModBUS RTUIEC 61724-1

Visão geral do produto

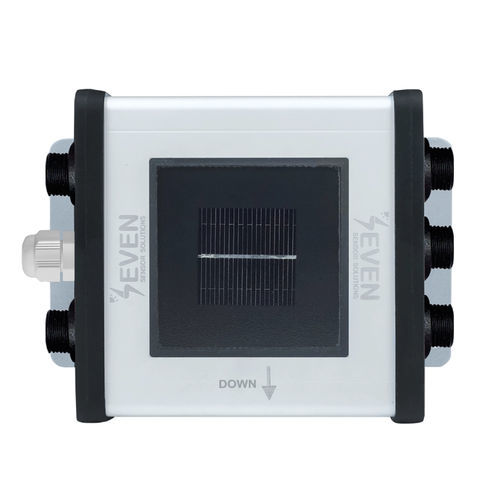

O 3S-IS é um sensor de irradiância para monitorização de plantas fotovoltaicas que fornece medições de irradiância compensadas em temperatura e comunicação Modbus RTU via RS485. Integra uma célula de referência monocristalina e um sensor de temperatura da célula PT1000. Fornecido com suporte de montagem e cabo LIYYC11Y de 3 m resistente a UV; invólucro de alumínio protegido contra UV; IP54 padrão (opções IP65/IP68). Projetado para integração plug-and-play com PLC, SCADA e data loggers.

Como funciona

• Uma célula solar monocristalina gera corrente de curto-circuito proporcional à irradiância incidente.
• Um resistor shunt de precisão converte a corrente numa tensão mensurável.
• Um sensor PT1000 integrado na parte traseira da célula compensa os efeitos da temperatura.
• Um microcontrolador processa os sinais e calcula a irradiância compensada em temperatura em W/m².
• Os dados são transmitidos via RS485 usando Modbus RTU.

Principais características

• Normas: conformidade com IEC 61724-1 Classe A e séries de calibração IEC 60904.
• Incerteza: ≤1% (IEC61724-1 Classe A); resolução 0,1 W/m².
• Tempo de resposta: 1 s (configurável para 500 ms mediante pedido).
• Comunicação: RS485 até 38400 Baud, Modbus RTU; isolamento galvânico 1000 V entre alimentação e barramento RS485.
• Alimentação: 12–30 V DC; consumo ≤30 mA @24 VDC.
• Ambiente: operação −40 °C a +85 °C; humidade 0–100%.
• Mecânica: invólucro em alumínio, dimensões 140 × 110 × 42 mm, peso ~0,3 kg; IP54 (opções IP65/IP68).

Modelos disponíveis (resumo)

• 3S-IS — RS485 Modbus RTU — ≤1% — sem entradas para sensores externos
• 3S-IS-1 — RS485 Modbus RTU — ≤1% — sensor de temperatura ambiente OU temperatura do módulo
• 3S-IS-2 — RS485 Modbus RTU — ≤1% — sensor de temperatura ambiente OU do módulo; sensor de velocidade do vento
• 3S-IS-2T — RS485 Modbus RTU — ≤1% — sensores de temperatura ambiente E do módulo
• 3S-IS-3 — RS485 Modbus RTU — ≤1% — entradas para temperatura ambiente, temperatura do módulo e velocidade do vento
• 3S-IS-4 — RS485 Modbus RTU — ≤1% — ambiente, módulo, velocidade do vento; direção do vento OU humidade relativa
• 3S-IS-5 — RS485 Modbus RTU — ≤1% — temperatura do módulo, velocidade do vento, direção do vento, humidade relativa e temperatura ambiente

Calibração e testes
Cada sensor é calibrado num simulador solar Classe AAA segundo IEC 60904-2 e IEC 60904-4, usando uma célula de referência calibrada pelo ISFH (Alemanha). Os dispositivos são verificados ao ar livre contra uma célula de referência calibrada pelo Fraunhofer ISE.

Especificações técnicas

• Códigos de artigo: 3S-IS, 3S-IS-1, 3S-IS-2, 3S-IS-2T, 3S-IS-3, 3S-IS-4, 3S-IS-5
• Célula de referência: silício monocristalino (31 × 31 mm)
• Intervalo de irradiância: 0–1600 W/m²
• Incerteza: ≤1% (IEC61724-1 Classe A)
• Resolução: 0,1 W/m²
• Tempo de resposta: 1 s (500 ms sob pedido)
• Deriva: <0,3%/ano
• Campo de visão: >160°
• Ângulo inclinação-azimute: 0°–0°, ≤1°
• Taxa de saída: 1 Hz
• Saída de dados: RS485 até 38400 Baud; Modbus RTU
• Alimentação: 12–30 V DC; consumo 30 mA máx. @24 VDC
• Ligação elétrica: cabo LIYYC11Y PUR de 3 m, resistente a UV e intempéries (6 condutores torcidos com terra)
• Isolamento galvânico: 1000 V entre alimentação e barramento RS485
• Sensor de temperatura da célula: PT1000 Classe A (EN 60751)
• Temperatura de operação: −40 °C a +85 °C
• Humidade de operação: 0–100%
• Dimensões: 140 × 110 × 42 mm
• Peso: ~0,3 kg
• Classificação IP: IP54 (opções IP65, IP68)
• Material do invólucro: alumínio
• Conformidade: IEC 61724-1:2021 e séries IEC 60904

Especificação Modbus

• Baud rates: 1200, 2400, 9600, 19200, 38400
• Paridade: None, Even, Odd
• Bits de paragem: 1 ou 2 (2 apenas quando paridade = None)
• Configuração por defeito: 9600, 8N1, endereço 1

Aplicações
Monitorização e avaliação de desempenho de centrais fotovoltaicas, integração com PLC/SCADA e data loggers, estações meteorológicas e campos de ensaio PV.

Componentes

• Invólucro em alumínio resistente a UV
• Célula PV monocristalina laminada (EVA/Tedlar)
• Placa eletrónica com microcontrolador para acondicionamento de sinal e comunicação Modbus RTU
