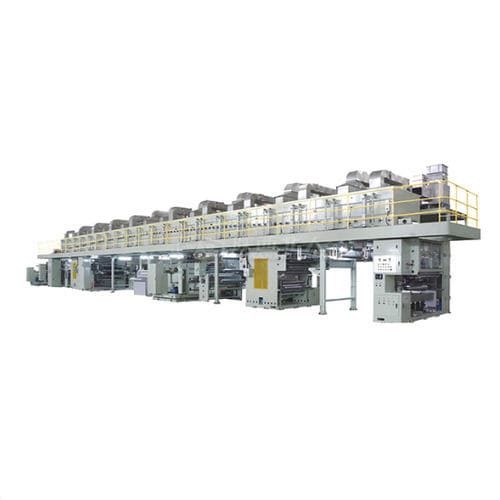

Máquina de revestimento/laminação para filme PET

para componentes eletrônicoscom laminação

Visão geral do produto
A Máquina de Revestimento de Filme de Blindagem Eletromagnética da Shaanxi Beiren Printing Machinery é uma linha contínua de revestimento projetada para aplicar camadas condutoras em substratos flexíveis destinados a filmes de blindagem EMI. O sistema suporta processamento de largura de web ampla com controle preciso do revestimento e um forno longo de múltiplas zonas para cura estável das formulações condutoras.

Capacidades principais
A linha aceita substratos PET (camada única ou dupla) e controla o peso úmido do revestimento em uma ampla faixa para aplicações que vão de filmes ultrafinos para eletrônicos de consumo a materiais de blindagem industriais pesados. Opções de aquecimento e controle independente de zonas garantem resultados repetíveis.

Características e benefícios

• Manuseio preciso da web e uniformidade de revestimento em toda a largura.
• Tecnologia de revestimento micro-côncava + lâmina comma permitindo pesos úmidos de 10–150 g/m².
• Forno de 24 m (6 × 4000 mm) com seis zonas de temperatura independentes para evitar formação de película na superfície e assegurar cura adequada.
• Múltiplos métodos de aquecimento (óleo quente, vapor, ar quente, gás natural, elétrico) para adaptar-se à infraestrutura da fábrica.
• Velocidade de produção ajustável até 60 m/min para equilibrar capacidade e qualidade.

Opções de revestimento e secagem
Método de revestimento: micro-côncava + lâmina comma.
Faixa de peso úmido de revestimento: 10–150 g/m².
Forno de secagem: 6 zonas × 4000 mm = 24.000 mm total; seis zonas de temperatura independentes para controle preciso.
Métodos de aquecimento/secagem disponíveis:

• Aquecimento por óleo quente — perfis de temperatura estáveis.
• Aquecimento a vapor — opção energeticamente eficiente.
• Ar quente — permite rápida evaporação do solvente.
• Aquecimento a gás natural — opção conforme infraestrutura energética da instalação.
• Aquecimento elétrico — opção alternativa.

Por que escolher esta solução
O sistema foi projetado para proporcionar condutividade uniforme, adesão confiável durante operações subsequentes (corte, laminação) e alta qualidade superficial exigida em aplicações EMI críticas, como circuitos flexíveis, sensores automotivos e componentes de imagem médica.

Aplicações

• Eletrônicos de consumo: filmes de blindagem ultrafinos para smartphones, wearables e dispositivos flexíveis.
• Eletrônica automotiva: filmes para cabos ECU, invólucros de sensores e componentes de radar.
• Equipamentos médicos: materiais condutores em larga largura para forros de equipamentos de imagem e outras necessidades de blindagem.

Qualidade e fabricação
A Shaanxi Beiren integra controle de qualidade em linha para monitorar a consistência do revestimento, adesão e defeitos de superfície. Projeto mecânico robusto e experiência de fabricação asseguram operação confiável e resultados de produção reprodutíveis.

Especificações técnicas

• Material base (primeiro): PET 50–100 μm
• Material base (segundo): PET 15–100 μm
• Velocidade do equipamento: até 60 m/min
• Opções de largura de revestimento: 1350 mm / 1650 mm / 1950 mm
• Diâmetro máximo de desenrolamento: Φ800 mm
• Diâmetro máximo de enrolamento: Φ800 mm
• Método de revestimento: Micro-côncava + Lâmina Comma
• Faixa de peso úmido: 10–150 g/m²
• Configuração do forno: 6 zonas × 4000 mm = 24.000 mm total
• Opções de aquecimento: Óleo quente / Vapor / Ar quente / Gás natural / Elétrico
