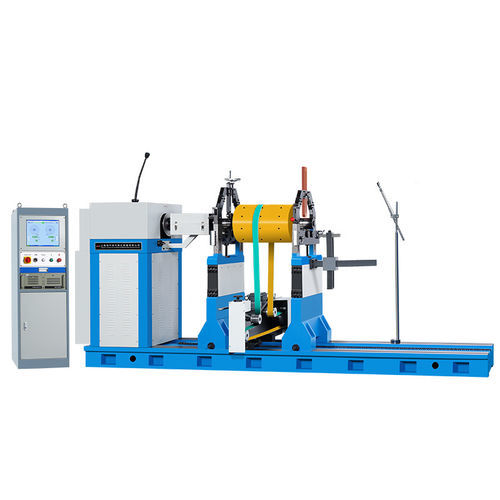

Balanceadora horizontal PHS-3000H

de mancais rígidosmanualpara rotor

AplicaçãoEsta máquina é amplamente utilizada na deteção de desequilíbrio de peças rotativas mecânicas de motores de média dimensão, rolos de borracha, bombas de água, centrífugas, ventiladores, cambotas, etc. CaracterísticaAdota o modo de acionamento duplo de junta universal/correia. A transmissão por junta universal pode transmitir mais potência e funcionar de forma mais suave. O acionamento por correia garante a qualidade de equilíbrio e a precisão da peça de trabalho e tem as caraterísticas de carga e descarga convenientes, arranque rápido e elevada eficiência de trabalho.Aplicável a peças de trabalho médiasDados técnicos num relancePHS-1000HPHS-2000HPHS-3000HPHS-5000Massa da peça(kg)1000200030005000Diâmetro máximo da peça(mm)Φ1600Φ1900Φ2100Φ2400Distância entre dois rolamentos de apoio(mm)Min 60Min 60Min 60Min 60Min 320Diâmetro do moente Âmbito da peça de trabalho(mm)Φ25~1203)Φ25~1203)Φ25~1203)Φ40~380Distância máxima entre a flange de acionamento e o apoio da chumaceira direita (mm)1600190019002500Velocidade de rotação do eixo principal(r/min)600,10954)485,8184)133,255,396.634,9704)133,255,396,634,9704)Potência do motor (kw)41)7.51)7.51)151)Binário do veio da junta universal(N-m)2503007001250Comprimento da cama (mm)2500300030004000Desbalanço residual mínimo atingível(emar)≤0.5g- mm/kg≤0.5g- mm/kg≤0.5g- mm/kg≤0.5g- mm/kg1) Conversão de frequência2) Pode adicionar a 75-1803) Pode adicionar a 120~2404) Regulação de velocidade contínuaModo de acionamento duplo: junta universal e acionamento por correiaAlta qualidade e precisão de balanceamentoCarregamento/descarregamento convenienteRápido arranqueAlta eficiência de trabalhoAplicável para motores de tamanho médio, rolos de borracha, bombas de água, centrífugas, ventiladores, virabrequinsEspecificações técnicasMassa da peça de trabalho: até 5000 kgDiâmetro máximo da peça de trabalho: até Φ2400 mmDistância entre dois rolamentos de apoio: Mínimo 60 mm (Mínimo 320 mm para PHS-5000)Escopo do Diâmetro do Jornal: Φ25~120 mm (Φ40~380 mm para PHS-5000)Distância Máxima entre o Flange de Acionamento e o Suporte do Rolamento Direito: até 2500 mmVelocidade de Rotação: até 1095 r/min (varia de acordo com o modelo)Potência do Motor: até 15 kWTorque do Eixo da Junta Universal: até 1250 N-mComprimento da Cama: até 4000 mmQuantidade Mínima de Desequilíbrio Residual Alcançável: ≤0,5g- mm/kg
