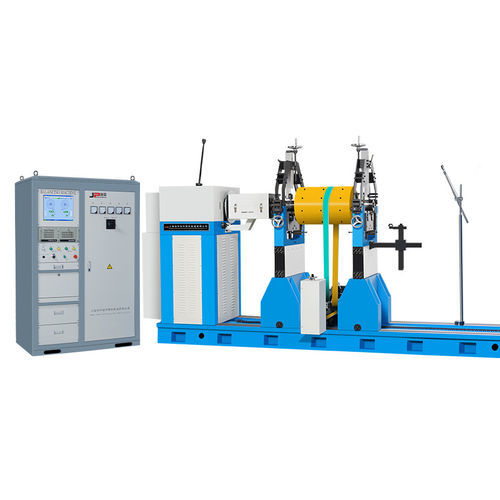

Balanceadora horizontal PHS-10000H

de mancais rígidosmanualpara rotor

Aplicação Esta máquina é amplamente utilizada na detecção de desequilíbrio de peças mecânicas rotativas de motores de grande porte, rolos de borracha, bombas de água, centrífugas, ventiladores, virabrequins, etc. Características Adota o modo de duplo acionamento por junta universal/correia. O acionamento por junta universal pode transmitir mais potência e funcionar de forma mais suave. O acionamento por correia garante a qualidade e precisão do balanceamento da peça, e possui as características de carregamento e descarregamento convenientes, início rápido e alta eficiência de trabalho. Aplicável a grandes peças Dados técnicos em um relance PHS-10000H PHS-15000H PHS-20000H PHS-30000 Faixa de massa da peça (kg) 10000 15000 20000 30000 Diâmetro máximo da peça (mm) Φ2400 Φ2800 Φ2800 Φ3000 Distância entre dois suportes de rolamento (mm) Min 320 Min 450 Min 600 Min 600 Faixa de diâmetro do eixo da peça (mm) Φ60~400 Φ60~400 Φ60~400 Φ80~500 Distância máxima entre a flange de acionamento e o suporte de rolamento direito (mm) 4000 4200 5200 6000 Velocidade de rotação do eixo principal (r/min) 133,255,396, 634,970 138,237,396, 644,1000 138,237,396, 644,1000 138,237,396, 644,1000 Potência do motor (kw) 22 30 55 75 Torque do eixo de junta universal (N·m) 2250 2250 5000 7800 Comprimento da cama (mm) 5500 6000 7000 8000 Quantidade mínima de desequilíbrio residual alcançável (emar) ≤0.5g· mm/kg ≤0.5g· mm/kg ≤1g· mm/kg ≤1g· mm/kg Aplicável a peças enormes Dados técnicos em um relance PHS-50000 PHS-80000 PHS-100000 Faixa de massa da peça (kg) 50000 80000 100000 Diâmetro máximo da peça (mm) Φ3600 Φ4000 Φ4200 Distância entre dois suportes de rolamento (mm) Min 600 Min 600 Min 600 Faixa de diâmetro do eixo da peça (mm) Φ80~560 Φ80~560 Φ100~650 Distância máxima entre a flange de acionamento e o suporte de rolamento direito (mm) 7000 7500 9500 Velocidade de rotação do eixo principal (r/min) 138,235,348,505, 729,955 138,235,348,505, 729,955 124,187,255,373,473,627, 853,1588 Potência do motor (kw) 110 160 200 Torque do eixo de junta universal (N·m) 10000 15000 18000 Comprimento da cama (mm) 9000 10000 12000 Quantidade mínima de desequilíbrio residual alcançável (emar) ≤1g· mm/kg ≤1g· mm/kg ≤1g· mm/kg 1) Conversão de frequência 2) Pode adicionar a 75-180 3) Pode adicionar a 120~240 4) Regulação de velocidade contínua - Aplicação: Detecção de desequilíbrio para grandes peças rotativas - Modo de duplo acionamento: Junta universal e correia - Alta transmissão de potência e operação suave - Alta qualidade e precisão de balanceamento - Carregamento/descarregamento conveniente, início rápido, alta eficiência - Aplicável para peças grandes e enormes
