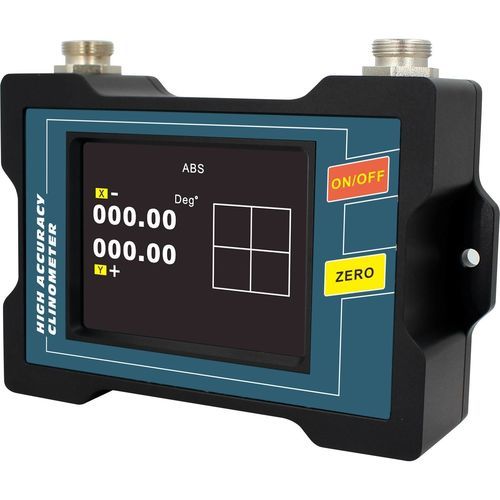

Sensor de inclinação multieixos SMI815/825

RS-485portátilcom display digital

Visão geral do produto
O monitor de inclinômetro SMI815/825 da RION aceita sinais de inclinômetros, acelerômetros, bússolas e giroscópios para receber, transmitir e visualizar dados de atitude. Possui ecrã a cores industrial de 2,8" para amplo intervalo de temperatura, botões de membrana PC, definição do zero do sensor selecionável, suporte a sensores de terceiros e personalização de teclas e cor do painel. Alimentado por DC 9~36V, suporta transmissão de longa distância via RS485, dispõe de carcaça metálica anodizada em alumínio, é portátil e fácil de instalar para monitorização em tempo real em ambientes industriais exigentes.

Especificações principais

• Medição: aquisição de dados de inclinômetro
• Transmissão: RS485 (até 500 m)
• Visor: 2,8" a cores, área de visualização 64 cores
• Resolução: 0,01° (padrão) / 0,001° (alta precisão)
• Entrada de alimentação: DC 9~36V
• Temperatura de funcionamento: -25 a +80 °C
• Conector: ficha aviation
• Carcaça: alumínio anodizado
• Fixação: duas parafusos M4

Campo de aplicação

• Alinhamento e verificação 4 rodas de veículos
• Monitorização em construção civil
• Instalação mecânica e de equipamentos
• Alinhamento de tubagens
• Nivelamento de instrumentos médicos
• Medida de inclinações e estradas

Descrição das funções

• Entrada do inclinômetro: ligar inclinômetro; escolher resolução 0,01° ou 0,001°
• Carcaça metálica: alumínio anodizado para maior durabilidade
• Alimentação externa: entrada ampla DC 9~36V
• Ecrã 64 cores: área principal de visualização de dados
• Botão de ligar/desligar para controlo do equipamento
• Furos de montagem: duas parafusos M4 para instalação simples
• Botão zero/clear: confirmação sonora e alternância entre ABS (zero absoluto) e REL (zero relativo)

Dimensões

• Tamanho da carcaça: L117 × W77 × H32 mm
• Abertura de instalação: L107 × H5 mm
• Parafusos de montagem: 2 × M4

Especificações técnicas

• Família de modelos: série SMI (SMI815/825)
• Visor: 2,8" a cores, área de dados 64 cores
• Opções de resolução: 0,01° ou 0,001°
• Transmissão de dados: RS485 (até 500 m)
• Alimentação: DC 9~36V
• Temperatura de funcionamento: -25 °C a +80 °C
• Material da carcaça: alumínio anodizado
• Conector: ficha aviation
• Fixação: dois orifícios M4
• Dimensões (carcaça): 117 × 77 × 32 mm
