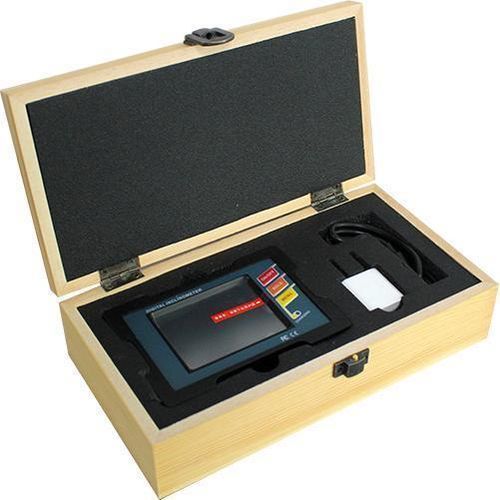

Sensor de inclinação de dois eixos DMI820-BL

USBcom Bluetoothsem fio

Descrição do produto O DMI820-BL é um nível eletrônico industrial para controlo e medição precisa de ângulos. Integra uma unidade de medição dual-core MEMS com compensação do eixo Y para o eixo X, algoritmos patenteados de interpolação e compensação de temperatura da Ruifen para garantir estabilidade e repetibilidade a longo prazo. O equipamento possui módulo BLE 5.2 integrado, faixas selecionáveis em dupla-axe (±15° / ±30°), resolução de 0,001° e elevada precisão em toda a faixa. Projetado para resposta rápida, dados estáveis e montagem flexível, inclui armazenamento de dados local e múltiplos modos de medição para aplicações industriais.

Âmbito de aplicação

• Nivelamento angular de dispositivos médicos
• Nivelamento de plataformas de máquinas
• Nivelamento de mesas elevatórias

DADOS TÉCNICOS Modelo: DMI820-BL
Eixo de medição (faixas disponíveis): ±15° ; ±30° | unidade: °
Precisão de medição angular (faixa completa): <0,005° (para ±15°) ; <0,01° (para ±30°) | unidade: °
Resolução de medição angular: 0,001° | unidade: °
Faixa mm/m: 267 (para ±15°) ; 577 (para ±30°) | unidade: mm/m
Precisão mm/m: 0,1 (±15°) ; 0,2 (±30°) | unidade: mm/m
Resolução mm/m: 0,02 | unidade: mm/m
Repetibilidade: 0,003 | unidade: °
Modos de medição: Três modos disponíveis — ângulo; graus/minutos/segundos; milímetros/metros
Temperatura de operação: -10℃ a +70℃
Humidade de operação: 85% HR
Alimentação: Bateria recarregável de lítio 3,7V
Tempo de carga ideal: 5 horas
Tempo de funcionamento contínuo da bateria: 11 horas
Saída de dados: Type-C
Software host incluído: software de aplicação VC
Banda de frequência Bluetooth: 2402–2480 MHz
Sensibilidade do receptor Bluetooth: -96 dBm
Potência de transmissão Bluetooth: 1 dBm
Especificação Bluetooth: 5.2
Normas sem fios: 802.15.1
Resistência a vibrações: 10g@11ms, três eixos (meia-senoidal)
Resistência a impactos: 10 grms, 10–100 Hz
Classificação à prova d'água: IP54
Material do invólucro: Liga de alumínio anodizada
Ecrã LCD: ecrã luminoso 64 True Color
Tamanho da área visível LCD: L57.6 × W43.2 mm
Tamanho da caixa: L109 × W77 × H27 mm
Peso: ≤350 g

Dimensões

• Tamanho do invólucro: L109 × W77 × H27 mm
• Método de instalação: Montagem por adsorção magnética forte em dois lados

Especificações técnicas

• Modelo: DMI820-BL
• Faixas de medição dupla-axe: ±15° e ±30°
• Precisão máxima (faixa completa): <0,005° (±15°) ; <0,01° (±30°)
• Resolução: 0,001°
• Repetibilidade: 0,003°
• Faixa mm/m: 267 mm/m (±15°) ; 577 mm/m (±30°)
• Precisão mm/m: 0,1 mm/m (±15°) ; 0,2 mm/m (±30°)
• Resolução mm/m: 0,02 mm/m
• Modos de medição: Ângulo, DMS (graus/minutos/segundos), mm/m
• Bluetooth: BLE 5.2, 2402–2480 MHz, sensibilidade do receptor -96 dBm, potência de transmissão 1 dBm
• Saída de dados: USB Type-C
• Bateria: 3,7V recarregável; tempo de carga ~5 h; uso contínuo ~11 h
• Ecrã: ecrã luminoso 64 True Color, área visível L57.6 × W43.2 mm
• Invólucro: Liga de alumínio (anodizada)
• Proteção: IP54
• Resistência a vibrações/impactos: 10g@11ms (três eixos meia-seno); 10 grms (10–100 Hz)
• Dimensões (invólucro): L109 × W77 × H27 mm
• Peso: ≤350 g
