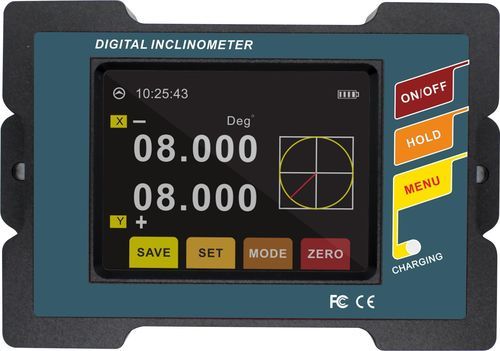

Sensor de inclinação XY DMI825

USBVirtual COM portMEMS

Visão geral do produto
Os inclinômetros eletrônicos DMI815 (eixo único) e DMI825 (dois eixos) da Rion Technology fornecem medição e controlo de ângulo para equipamentos industriais. Utilizam detecção micromecânica com medição dual‑core e compensação do eixo Y para estabilizar o eixo X. Algoritmos de compensação térmica e interlaçamento asseguram repetibilidade e estabilidade a longo prazo.

Principais características

• Precisão de medição: <0,005° (dependendo da variante)
• Resolução angular: 0,001°
• Faixa de medição: ±15° ou ±30° (variante)
• Três modos de medição: ângulo, °/′/″, mm/m
• Função de armazenamento de dados e ângulo de alarme configurável
• LCD de 64 cores modo noturno, saída de dados USB (USB 1.1 dispositivo serial virtual)
• Bateria recarregável 3,7 V — autonomia ~11 h, carga ~5 h
• Carcaça em liga de alumínio anodizada, grau de proteção IP54

Aplicações

• Nivelamento e controlo angular de plataformas e equipamentos industriais
• Posicionamento angular de mesas elevatórias e atuadores
• Integração para nivelamento de dispositivos médicos e sistemas de medição industriais

Dados técnicos (resumo)

• Modelos: DMI815 (eixo único) | DMI825 (dois eixos)
• Faixa angular: ±15° / ±30° (variante)
• Precisão (escala completa): <0,005° ou <0,01° (dependendo do modelo)
• Resolução: 0,001°
• Modo mm/m: 267 / 577 mm/m; precisão 0,1 / 0,2 mm/m; resolução 0,02 mm/m
• Repetibilidade: 0,003°
• Visor: LCD 64 cores (área visível L57.6 × W43.2 mm)
• Saída de dados: USB 1.1 (dispositivo serial virtual); software PC: aplicação VC
• Resistência a choques: 10g @11ms (3 eixos); impacto vibratório 10grms (10–100 Hz)
• Proteção: IP54; Temperatura de funcionamento: -10°C a +70°C; Humidade: 85% RH
• Material: liga de alumínio anodizada; Dimensões: 117 × 75 × 27 mm; Peso: ~300 g

Dimensões

• Tamanho da caixa: L117 × W75 × H27 mm
• Tamanho de instalação: L107 × H4 mm
• Fixação: 2 × parafusos M4

Especificações

• Eixos de medição: único (DMI815) / duplo (DMI825)
• Modos: ângulo, °/′/″, mm/m
• Visor: LCD 64 cores com modo noturno
• Alimentação: bateria Li‑ion 3,7 V integrada; carga ~5 h; contínuo ~11 h
• Conectividade: conector USB standard (recarga); USB 1.1 COM virtual
• Ambiente: -10°C a +70°C; 85% RH; IP54
• Mecânica: alumínio anodizado, testado contra choques
• Casos típicos: nivelamento de plataformas, alinhamento de mesas elevatórias, integração em cadeias de medição
