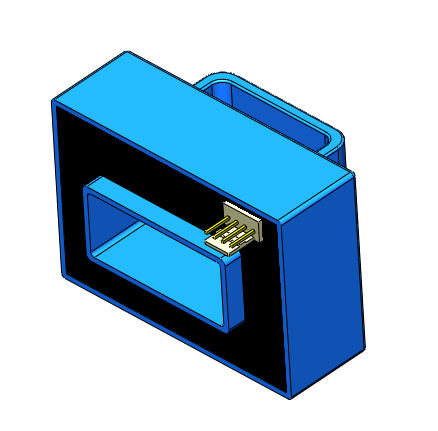

Sensor de corrente de efeito Hall de circuito aberto SCK35
Guardar nos favoritos
Comparar
Características
- Tecnologia
- de efeito Hall de circuito aberto
- Corrente primária
3.000 A
Descrição
Detalhes do produto
Desenho & Dimensão (mm)
Notas
Especificações técnicas / Características
- Baseado no princípio de medição do efeito Hall, modo de circuito aberto.
- A tensão de isolamento entre primário e secundário é superior a 3000VAC.
- Pode medir corrente contínua, alternada, pulsos e várias formas de onda irregulares em condições isoladas.
- O desempenho dinâmico (di/dt e tempo de resposta) é ótimo quando a barra de barramento está totalmente preenchida com perfurações primárias.
Desenho & Dimensão (mm)
- Veja a imagem do desenho dimensional (fornecida abaixo na seção de imagens).
Notas
- Erro de tamanho: ±1mm
- Abertura primária: □ 41.5*17.5mm
- Orifício de fixação: φ4.5mm*2
- Terminal de saída SCK35: Molex 5045-04AG
- Terminal de saída SCK35T: 2EDGVC-5.08-4P
- Plugue de conexão SCK35T: 2EDGK-5.08-4P
- A direção da indicação IP é a direção positiva da corrente
- A temperatura do condutor primário não deve exceder 105°C
- Fiação incorreta pode danificar o sensor
Especificações técnicas / Características
- Sensor de corrente de efeito Hall em circuito aberto
- Série: SCK35
- Tensão de isolamento: >3000VAC
- Abertura primária: 41.5 x 17.5 mm
- Terminal de saída: Molex 5045-04AG (SCK35), 2EDGVC-5.08-4P (SCK35T)
- Orifícios de fixação: 2 x φ4.5mm
- Temperatura de operação (condutor primário): ≤105°C
