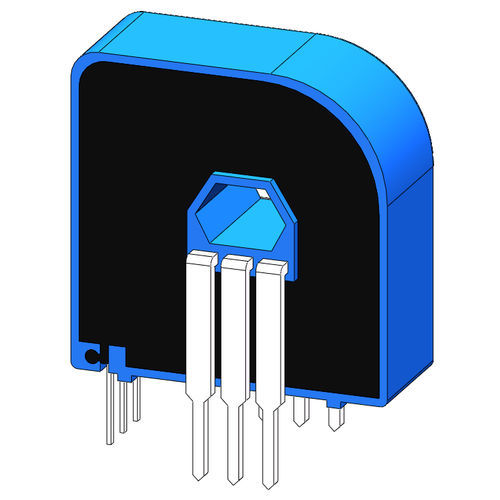

Sensor de corrente de efeito Hall de circuito aberto SCK23D

PCBCCCA

Detalhes do produto
O sensor de corrente de laço aberto com efeito Hall da série SCK23 é uma nova geração de sensores de corrente de laço aberto baseados no princípio do efeito Hall. Pode medir com precisão corrente contínua, alternada e pulsada, bem como outras formas de onda irregulares em condições de isolamento elétrico. Montagem em placa PCB e alimentação única, o produto é encapsulado com resina importada, que oferece excelente condutividade térmica e escalabilidade. O núcleo de alto desempenho minimiza o magnetismo residual, todos os componentes eletrônicos são importados.

Parâmetros técnicos

• Corrente nominal de entrada (Ipn): ±6AT, ±10AT, ±25AT, ±50AT
• Faixa de medição (Ip): até 100AT
• Resistência de carga Rmax: ≥10kΩ
• Tensão de saída: 2,5 V ±2 V
• Tensão de trabalho: DC +5V(±5%)
• Precisão @ Ta=25°C: ±0,5%
• Linearidade @ Ta=25°C: ±0,5%
• Tensão de resistência: 3,0kVrms/50Hz/min
• Tensão de offset: 2,5V <±1%
• Características de temperatura de offset: < ±0,05%/°C
• Características de temperatura da tensão de offset: < ±0,1%/°C
• Deslocamento de histerese: <±5mV
• Tempo de resposta: < 5uS
• Consumo de corrente: <±15mA
• Temperatura de operação: -40~+80°C
• Temperatura de armazenamento: -40~+85°C

Notas

• Erro de tamanho: ±0,5mm
• Abertura primária: ◇4,4*6,6mm
• Orifício de fixação: φ4,5mm
• Saída de pinos, espaçamento 2,54*2mm
• A direção da indicação IP é a direção positiva da corrente
• A temperatura do condutor primário não deve exceder 105°C
• Fiação incorreta pode danificar o sensor

Características / Especificações técnicas

• Sensor de corrente de efeito Hall de laço aberto
• Montagem em PCB
• Mede correntes DC, AC, pulsadas e de forma de onda irregular
• Isolamento elétrico
• Alimentação única: DC +5V (±5%)
• Encapsulamento com resina importada para condutividade térmica e escalabilidade
• Magnetismo residual mínimo
• Componentes eletrônicos importados
• Corrente nominal de entrada: ±6AT, ±10AT, ±25AT, ±50AT
• Faixa de medição: até 100AT
• Precisão: ±0,5%
• Linearidade: ±0,5%
• Tensão de resistência: 3,0kVrms/50Hz/min
• Temperatura de operação: -40~+80°C
• Temperatura de armazenamento: -40~+85°C
