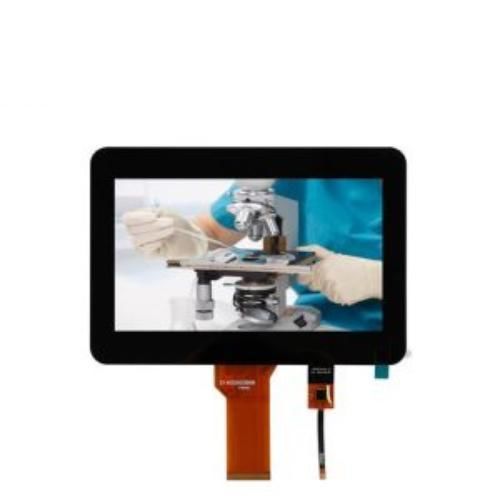

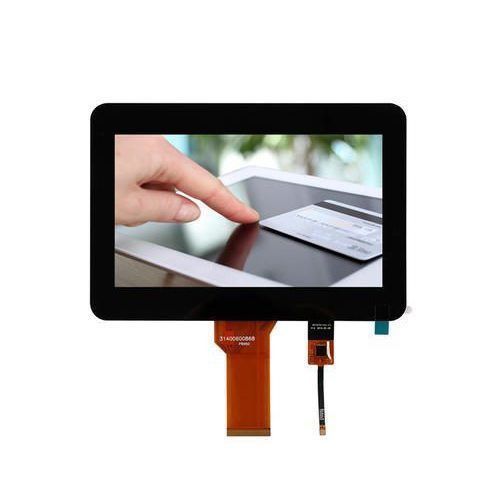

Módulo de visualização TFT LCD WTY070144A20LM

TNcom tela sensível ao toque capacitivacom tela sensível ao toque capacitiva PCAP

Visão geral do produto
Este ecrã LCD TFT TN de 7 polegadas (modelo WTY070144A20LM) integra um painel 800×480 com interface RGB de 50 pinos e sensor táctil capacitivo incorporado. O módulo foi concebido para operação de alta luminosidade legível à luz solar e suporta bonding óptico ou bonding ar/fitas para maior durabilidade. Adequado para aplicações industriais e exteriores com ampla faixa de temperatura de funcionamento.

Capacidades principais

• Módulo LCD TFT TN de 7 polegadas com toque multiponto capacitivo (PCAP)
• Interface RGB de 50 pinos para sinal de vídeo
• Painel legível à luz solar, alta luminosidade (450 cd/m²)
• Compatível com bonding óptico ou bonding ar/fitas
• Ampla faixa de temperaturas de operação e armazenamento para ambientes exigentes

Características

• Formato compacto de 7 polegadas para projetos com espaço limitado
• Toque capacitivo com estrutura G+G para durabilidade e sensibilidade
• Chip de toque GT911 que permite deteção multi-touch
• Interface de toque I2C (IIC) para integração simplificada
• Suporta até 5 pontos de toque simultâneos
• Revestimentos opcionais: anti-reflexo, anti-impressão digital e anti-encandeamento

Benefícios

• Integração compacta: adequado para dispositivos portáteis, painéis de controlo industriais e HMI automotiva
• Imagens nítidas: resolução 800×480 para interfaces e conteúdos gráficos claros
• Toque responsivo: interação capacitiva multi-ponto precisa
• Integração eficiente: interface I2C e conetor RGB padrão
• Opção custo-efetiva: equilíbrio entre desempenho e orçamento
• Maior durabilidade: superfície táctil endurecida e opções de bonding para uso exigente
• Ângulos de visualização razoáveis: painel TN adequado quando custo e resposta são prioritários

Parâmetros técnicos (resumo)

• Modelo: WTY070144A20LM
• Tamanho: 7 polegadas
• Tipo LCD: TFT
• Tipo de ecrã: TN
• Interface: RGB (50 pinos)
• Resolução: 800×480
• Brilho: 450 cd/m²
• Ângulos de visualização: 70/70/50/70 Deg.
• Relação de contraste: 500:1
• Área ativa (mm): 154.08 × 85.92
• Dimensões exteriores (mm): 164.90 × 100.00 × 5.70
• Revestimentos: anti-reflexo / anti-encandeamento / anti-impressão (opcional)
• Tipo de toque: capacitivo (G+G)
• Pontos de toque: 5 pontos
• Chip de toque: GT911
• Interface de toque: IIC (I2C)
• Dureza do toque: 6H
• Temperatura de funcionamento: -20ºC ~ +70ºC
• Temperatura de armazenamento: -30ºC ~ +80ºC
• Método de bonding: Optical Bonding, Air Bonding (bonding com fita suportado)
• Sistemas suportados: Windows, Android, Linux etc.
• Campos de aplicação: controlo industrial, automação residencial, dispositivos médicos, terminais de autoatendimento, HMI automotiva
