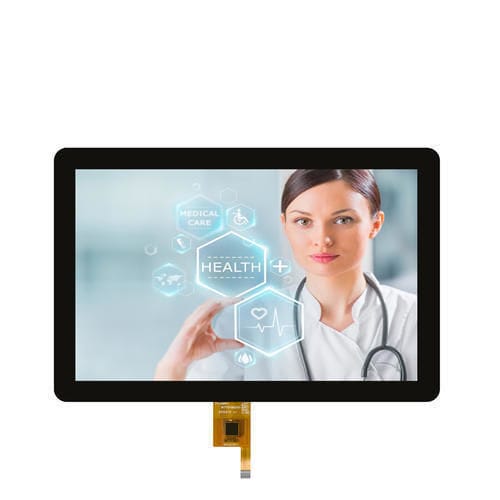

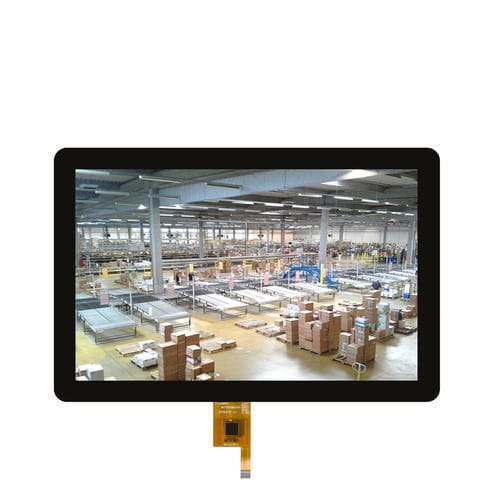

Módulo de visualização TFT LCD WTY101A08A01LM

IPScom tela sensível ao toque capacitivacom tela sensível ao toque multitouch

Visão geral do produto
Este ecrã tátil TFT LCD de 10,1 polegadas (modelo WTY101A08A01LM) integra um painel IPS com resolução 1280×800 e interface de vídeo LVDS. O módulo fornece largos ângulos de visualização, reprodução de cores e uma taxa de atualização de 60 Hz. É legível à luz solar, disponível com colagem ótica ou colagem a ar, e suporta um painel tátil capacitivo G+G controlado pelo GT928 via interface I2C (IIC), adequado para aplicações B2B interiores e exteriores.

Características do ecrã

• Alta definição: resolução 1280×800 para imagens nítidas.
• Tecnologia IPS: amplos ângulos de visão e cores consistentes a 60 Hz.
• Legibilidade solar: visibilidade melhorada em elevada luminosidade ambiente.
• Interface LVDS: transmissão de vídeo estável com baixa latência.
• Opções de colagem: colagem ótica ou colagem a ar para maior robustez e desempenho ótico.

Características do painel tátil

• Touch capacitivo: suporte multi-touch até 10 pontos.
• Estrutura: G+G (vidro+vidro) para resistência a riscos e durabilidade.
• IC de toque: controlador GT928 para deteção tátil fiável.
• Interface de toque: I2C (IIC).
• Dureza da superfície: 6H.

Características gerais

• Formato compacto de 10,1 polegadas para integração em vários dispositivos.
• Amplitude de temperatura de funcionamento para diferentes ambientes.
• Suporte multi‑SO: Windows, Android, Linux, UNIX, etc.

Aplicações

• Controlo industrial: painéis HMI, interfaces de máquina, monitorização de processos.
• Painéis de controlo para automação residencial e eletrodomésticos.
• Equipamentos médicos: dispositivos portáteis, monitorização de pacientes.
• Automóvel: IVI, clusters de instrumentos, unidades principais.
• Dispositivos portáteis: tablets, terminais manuais.
• Sinalética digital: ecrãs interiores/exteriores e quiosques.

Parâmetros técnicos (tabela)

• Modelo: WTY101A08A01LM
• Tamanho: 10,1 polegadas (diagonal) | 1280×800
• Tipo de LCD: TFT
• Tipo de ecrã: IPS
• Interface: LVDS (vídeo) / RGB indicado
• Número de pinos: 40Pin
• Brilho: 300 cd/m²
• Taxa de contraste: 1000:1
• Direção de visualização: all o'clock; ângulo de visualização 80/80/80/80 (Typ.)
• Área ativa: 216.96 × 135.60 mm
• Dimensões exteriores: 229.25 × 149.05 × 2.6 mm
• Opções anti‑reflexo: anti‑glare / anti‑reflection / anti‑fingerprint disponíveis
• Touch: capacitivo G+G, 10 pontos, IC GT928, interface I2C
• Dureza da superfície: 6H
• Método de colagem: colagem ótica, colagem a ar
• Temperatura de funcionamento: -10°C a +50°C
• Temperatura de armazenamento: -20°C a +60°C
• Sistemas suportados: Windows, Android, Linux, UNIX

Especificações / Características técnicas

• Modelo: WTY101A08A01LM
• Tamanho diagonal: 10,1 polegadas
• Resolução: 1280 × 800
• Tipo de painel: TFT IPS
• Interface: LVDS (vídeo)
• Número de pinos: 40Pin
• Brilho: 300 cd/m²
• Contraste: 1000:1
• Ângulo de visualização: all o'clock, 80/80/80/80 (Typ.)
• Área ativa: 216.96 × 135.60 mm
• Dimensões exteriores: 229.25 × 149.05 × 2.6 mm
• Touch: capacitivo G+G, 10 pontos, IC GT928, interface I2C
• Dureza de superfície: 6H
• Opções de colagem: colagem ótica ou colagem a ar
• Temp. operação: -10°C a +50°C; Temp. armazenamento: -20°C a +60°C
• Aplicações: controlo industrial, automação residencial, médico, automóvel, portáteis, sinalética digital
