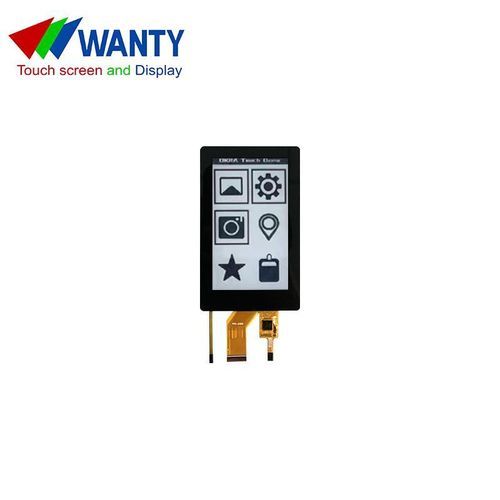

Módulo de visualização E-Paper TYKEGM037001T01

TFTcom tela sensível ao toque capacitivamatriz de pontos

Visão geral
O ecrã E Ink de 3,7 polegadas TYKEGM037001T01 integra um painel tátil capacitivo e uma luz frontal de baixo consumo, proporcionando uma solução de visualização refletiva e eficiente para dispositivos alimentados por bateria e equipamentos sempre ativos. Com resolução 416×240 (130 PPI) e ângulo de visão próximo a 180°, é adequado para etiquetas inteligentes, instrumentos portáteis e dispositivos de notas portáteis.

Características

• Consumo ultra‑baixo: a tecnologia E Ink refletiva consome energia apenas durante o refresh do ecrã.
• Legível à luz do sol: o painel refletivo mantém visibilidade sob luz direta, adequado para uso exterior.
• Luz frontal integrada: luz frontal de baixo consumo para visualização em ambientes de pouca luz sem necessidade de retroiluminação.
• Ecrã amigável aos olhos: sem cintilação e com baixa emissão de luz azul para visualização prolongada confortável.
• Amplo ângulo de visão: visibilidade próxima a 180° a partir de diferentes posições.
• Funcionalidade touch: painel tátil capacitivo integrado para interação precisa e responsiva.
• Compacto e leve: formato pequeno para integração em produtos portáteis ou com espaço limitado.
• Interfaces flexíveis: suporta SPI, I²C e outras interfaces padrão para integração de sistema.

Benefícios

• Excelente legibilidade em diversos ambientes graças à combinação de E Ink refletiva e luz frontal.
• Redução da fadiga ocular e conforto prolongado devido à ausência de cintilação e baixa emissão de luz azul.
• Melhoria na interação do utilizador através do painel tátil capacitivo.
• Fácil integração em produtos compactos ou portáteis.
• Eficiência energética e longa vida útil, adequada para aplicações de baixa manutenção.

Produção & Stock

• Estado de produção: Em produção
• Quantidade em stock: 10 peças

Dados mecânicos
NO. | ITEM | SPECIFICATION | UNIT
1 | Dot Matrix | 416(H)×240(V) | -
2 | Screen Size | 3.7 | Inch
3 | Pixels Per Inch | 130 | -
4 | ActiveArea | 81.536(H)×47.04(V) | mm
5 | Pixel Pitch | 0.196×0.196 | mm
6 | TFT Area | 92.99(H)×53.00(V) | mm
7 | Outline Dimension | 128.99(H)×53.00(V)×0.912(D) | mm
8 | Pixel Configuration | Square | -
9 | Driver IC | SEE370 | -
10 | Module Weight | TBD±10% | Gram

Personalização & notas de integração

• Integração do painel táctil: o painel capacitivo pode ser incluído; poderão ser necessários ajustes no aro ou acessórios.
• Driver de ecrã personalizado: possível para requisitos específicos; necessita de conhecimentos de programação e tecnologia de display.
• Integração da luz frontal: os ecrãs E Ink são refletivos e normalmente não exigem retroiluminação; o módulo inclui uma luz frontal para leitura em baixa luminosidade.
• Design de hardware: projetos com touch podem requerer layout de PCB personalizado e ferramentas de design de PCB.

Fabricante
O fabricante cumpre normas internacionais de qualidade. Mais de 10 anos de experiência de mercado. Fornecedor direto de fábrica que permite preços competitivos e elevado valor acrescentado.

Características / especificações técnicas

• Modelo: TYKEGM037001T01
• Resolução: 416(H)×240(V)
• Tamanho do ecrã: 3.7 inch
• PPI: 130
• Área ativa: 81.536(H)×47.04(V) mm
• Pitch de pixel: 0.196×0.196 mm
• Área TFT: 92.99(H)×53.00(V) mm
• Dimensão externa: 128.99(H)×53.00(V)×0.912(D) mm
• Configuração de pixels: Quadrada
• Driver IC: SEE370
• Peso do módulo: TBD±10% g
• Interfaces: SPI, I²C e outras interfaces suportadas
• Touch: opção de painel capacitivo integrado
• Luz frontal: luz frontal integrada de baixo consumo
• Ângulo de visualização: Quase 180°
• Aplicações típicas: Etiquetas inteligentes, instrumentos portáteis, dispositivos de notas portáteis
