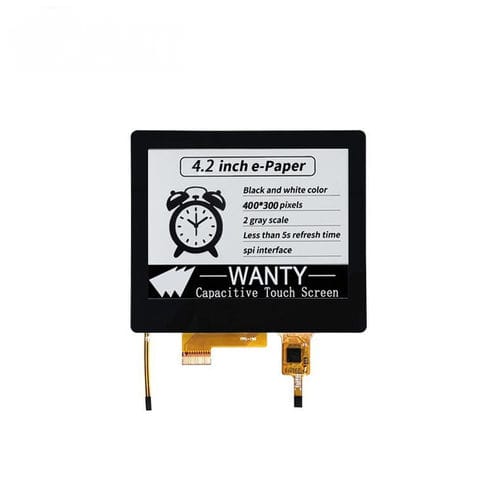

Módulo de visualização E-Paper TYKEGM042001T09

TFTcom tela sensível ao toque capacitivamatriz de pontos

Visão geral do produto
O módulo de display e-paper de 4,2 polegadas TYKEGM042001T09 integra um painel E-Ink 400×300 de alta resolução, luz frontal integrada e painel táctil capacitivo opcional. Projetado para consumo de energia muito baixo e retenção de conteúdo em longo prazo, fornece legibilidade semelhante ao papel sob luz solar direta e em ambientes com pouca luz. Adequado para aplicações industriais, médicas e IoT que exigem visualização nítida, interação do usuário e eficiência energética.

Características

• Tamanho do display: 4,2 polegadas
• Resolução: 400 (H) × 300 (V) matriz de pontos (119 DPI)
• Toque: Painel táctil capacitivo (resistivo opcional)
• Luz frontal: Integrada para visibilidade em baixa luminosidade
• Baixo consumo: Consome energia apenas durante atualizações de conteúdo
• Interfaces: SPI comum; I2C ou interfaces de maior velocidade disponíveis

Benefícios

• Funcionamento eficiente em bateria — energia usada principalmente no refresh
• Alta legibilidade — contraste E-Ink combinado com iluminação frontal para quaisquer condições de luz
• Controlo intuitivo — suporte a toque capacitivo para interação do usuário
• Estabilidade de imagem — o conteúdo permanece sem alimentação contínua
• Compacto e leve — adequado para dispositivos portáteis ou de mão
• Integração flexível — adequado para dispositivos médicos, ferramentas industriais, etiquetas inteligentes, leitores e sistemas IoT

Dados técnicos (tabela)
NO. | ITEM | SPECIFICATION | UNIT
1 | Dot Matrix | 400(H)×300(V) | -
2 | Screen Size | 4.2 | Inch
3 | DPI | 119 | -
4 | Active Area | 84.80 (H)×63.60 (V) | mm
5 | Pixel Pitch | 0.212×0.212 | mm
6 | TFT Area | 91.0 (H)×77.0 (V) | mm
7 | Outline Dimension | 91.0 (H)×95.5 (V) ×1.001(T) | mm
8 | Pixel Configuration | Rectangle | -
9 | Driver IC | SEE330 | -
10 | Module Weight | TBD±10% | g

Personalização e integração
Opções de personalização incluem tipo de toque (capacitivo ou resistivo), personalização de forma, modificações da placa controladora e seleção de interfaces para atender aos requisitos do projeto.

Especificações

• Modelo: TYKEGM042001T09
• Resolução: 400 (H) × 300 (V) (matriz de pontos)
• Tamanho do display: 4,2 polegadas
• DPI: 119
• Área ativa: 84.80 (H) × 63.60 (V) mm
• Pixel Pitch: 0.212 × 0.212 mm
• Área TFT: 91.0 (H) × 77.0 (V) mm
• Dimensões externas: 91.0 (H) × 95.5 (V) × 1.001 (T) mm
• Configuração de pixels: Retangular
• Driver IC: SEE330
• Peso do módulo: TBD ±10% g
• Toque: Painel táctil capacitivo (resistivo opcional)
• Luz frontal: Luz frontal integrada para visibilidade em baixa luminosidade
• Energia: Consumo muito baixo; energia usada principalmente no refresh
• Interfaces: SPI com uso comum; I2C ou interfaces de maior velocidade possíveis
• Aplicações típicas: dispositivos médicos, ferramentas industriais, etiquetas inteligentes, leitores e dispositivos IoT
