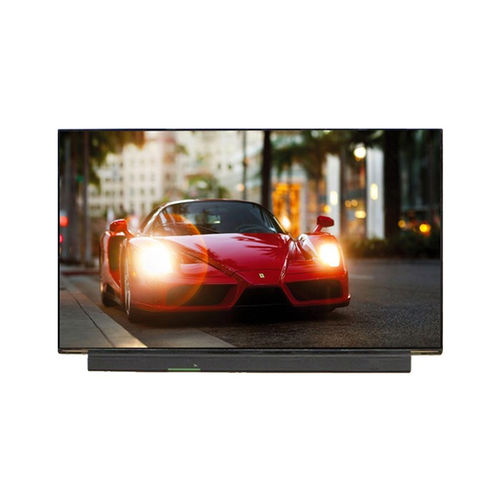

Módulo de visualização TFT YXF60UBA63.A

AMOLEDem cores3840 x 2160

Visão geral
O YXF60UBA63A é um módulo de ecrã AMOLED de 15,6 polegadas com arquitetura LTPS TFT, concebido para portáteis e aplicações embebidas profissionais que exigem resolução ultra‑alta, ampla gama de cores e desempenho ótico preciso. Os pixels autoemissores do AMOLED oferecem pretos reais, alto contraste, resposta rápida e melhor eficiência energética em comparação com LCDs convencionais.

Principais características

• Tamanho do ecrã: 15,6 polegadas
• Resolução: 3840 × 2160 (UHD)
• Tecnologia de ecrã: LTPS TFT AMOLED
• Direção de visualização: todas as direções
• Driver IC: controlador de temporização MTK (T-CON) + RM98110 source driver IC
• Interface: eDP 1.4b
• Arranjo de píxeis: Real RGB
• Cores de ecrã: RGB 10 bits
• Brilho típico: 400 cd/m²; pico HDR: 550 cd/m²
• Gama de cores ampla: 98% Adobe RGB, 98% DCI‑P3
• Taxa de contraste: 100.000:1
• Tempo de resposta: 1 ms; taxa de atualização: 60 Hz

Aplicações
Recomendado para portáteis premium e laptops para criadores, estações de trabalho industriais, equipamentos de imagem médica e sistemas embutidos profissionais onde são exigidos resolução ultra‑alta, precisão de cor e resposta rápida.

Especificações básicas
Tamanho do ecrã: 15,6 polegadas
Tecnologia de ecrã: LTPS TFT AMOLED Display
Resolução: 3840 × 2160 (UHD)
Área ativa: 344.2176 × 193.6224 mm
Dimensões externas: 348.22 × 215.57 × 2.19 mm
Driver IC: MTK T-CON + RM98110 Source IC
Arranjo de píxeis: Real RGB
Cores de ecrã: RGB 10 bits
Interface: eDP 1.4b
Brilho típico: 400 cd/m²
Pico HDR: 550 cd/m²
Taxa de contraste: 100.000:1
Adobe RGB: 98%
DCI‑P3: 98%
Tempo de resposta: 1 ms
Taxa de atualização: 60 Hz
Temperatura de operação: -20°C a +70°C
Temperatura de armazenamento: -40°C a +85°C

Desenho mecânico
O desenho mecânico e o contorno do módulo são fornecidos para integração mecânica e montagem; consulte o desenho para dimensões exteriores e detalhes de fixação.

Especificações técnicas

• Modelo: YXF60UBA63A
• Tipo de ecrã: AMOLED (arquitetura LTPS TFT AMOLED)
• Resolução: Ultra HD 3840 × 2160
• Interface: eDP 1.4b (alta velocidade)
• Solução de driver: controlador de temporização MTK + RM98110 source IC
• Profundidade de cor: 10 bits RGB
• Brilho: 400 cd/m² típico, 550 cd/m² pico HDR
• Gama de cores: 98% Adobe RGB, 98% DCI‑P3
• Taxa de contraste: 100.000:1
• Tempo de resposta: 1 ms
• Taxa de atualização: 60 Hz
• Área ativa: 344.2176 × 193.6224 mm
• Dimensões externas: 348.22 × 215.57 × 2.19 mm
• Intervalo de temperatura de operação: -20°C a +70°C
• Intervalo de temperatura de armazenamento: -40°C a +85°C
