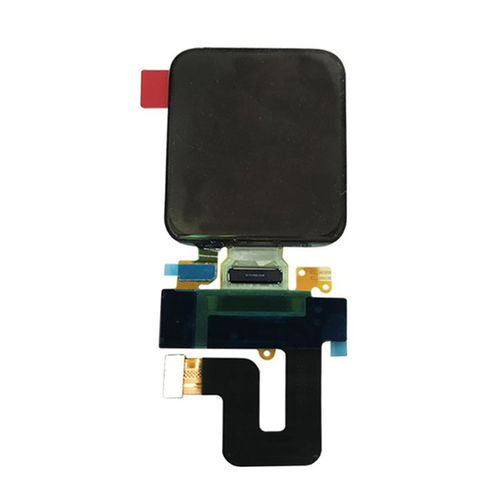

Módulo de visualização AMOLED YX1784AC63.A

em cores1,77"SPI

Visão geral
O YX1784AC63A é um módulo de ecrã LTPS AMOLED de 1,78 polegadas destinado a dispositivos portáteis e wearables que exigem pretos profundos, alto contraste e baixo consumo de energia. O módulo integra o driver RM69090 e suporta interfaces MIPI e SPI, fornecendo resolução de 368 × 448 em um formato mecânico compacto.

Características principais

• Modelo: YX1784AC63A
• Tamanho do ecrã: 1,78 polegadas
• Resolução: 368 × 448
• Tecnologia de ecrã: LTPS AMOLED (self-emissive)
• Cores: 16,7 milhões
• Arranjo de pixels: Real RGB
• Pitch de pixel: 78 × 78 μm
• Área ativa: 28,7 × 34,94 mm
• Contorno vidro LTPS: 30,6 × 37,99 mm
• Contorno vidro de encapsulamento: 30,6 × 37,24 mm
• Driver IC: RM69090
• Interface: MIPI / SPI
• Direção de visualização: All O'Clock

Especificações básicas (tabela)
Item : Especificação
Tamanho do ecrã : 1,78 polegadas
Tecnologia do ecrã : LTPS AMOLED Display
Resolução : 368 × 448
Cores do ecrã : 16,7 milhões
Área ativa : 28,7 × 34,94 mm
Contorno vidro LTPS : 30,6 × 37,99 mm
Contorno vidro de encapsulamento : 30,6 × 37,24 mm
Pitch de pixel : 78 × 78 μm
Driver IC : RM69090
Interface : MIPI / SPI
Temperatura de operação : -20°C a +70°C
Temperatura de armazenamento : -40°C a +80°C

Características óticas
Parâmetro : Típico
Tecnologia do ecrã : LTPS AMOLED
Resolução : 368 × 448
Cores do ecrã : 16,7 milhões
Arranjo de pixels : Real RGB
Direção de visualização : All O'Clock
Interface : MIPI / SPI
Driver IC : RM69090

Condições de operação
Item : Faixa
Temperatura de operação : -20°C a +70°C
Temperatura de armazenamento : -40°C a +80°C
Tensão da bateria : 2,9–4,8 V
Tensão I/O : 1,65–1,95 V

Desenho mecânico
Desenhos mecânicos e contornos do módulo são fornecidos para integração no projeto e mostram a área ativa e as dimensões dos contornos do vidro para montagem mecânica e design do invólucro.

Especificações técnicas

• Model: YX1784AC63A
• Tamanho do ecrã: 1,78 polegadas
• Resolução: 368 × 448
• Tecnologia do ecrã: LTPS AMOLED (self-emissive)
• Cores: 16,7 milhões
• Arranjo de pixels: Real RGB
• Pitch de pixel: 78 × 78 μm
• Área ativa: 28,7 × 34,94 mm
• Contorno vidro LTPS: 30,6 × 37,99 mm
• Contorno vidro de encapsulamento: 30,6 × 37,24 mm
• Driver IC: RM69090
• Interface: MIPI / SPI
• Direção de visualização: All O'Clock
• Temperatura de operação: -20°C a +70°C
• Temperatura de armazenamento: -40°C a +80°C
• Tensão da bateria: 2,9–4,8 V
• Tensão I/O: 1,65–1,95 V
