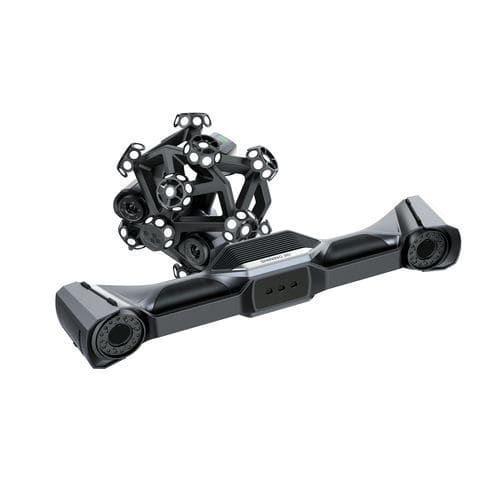

Scanner 3D FreeScan Trak Nova

para medição dimensionalde medição de formapara braço de medição

Visão geral
Sistema de digitalização 3D com rastreamento dinâmico, compacto, portátil e sem fio, projetado para medições em grande escala com alta precisão em ambientes industriais. O FreeScan Trak Nova combina varredura laser de grande área com rastreamento em tempo real para captura eficiente de objetos volumosos no local.

Principais características

• Rastreamento dinâmico sem fio com verificação de marcadores em tempo real via Fotogrametria por Vídeo (VPG) patenteada
• Scanner de mão destacável (o rastreador também atua como scanner laser portátil)
• Grande FOV: até 2,6 × 2,2 m para captura macro
• Velocidade de digitalização ultrarrápida (até 7.600.000 pts/s em configuração Nova+)
• Precisão metrológica: precisão pontual 0,02 mm; precisão volumétrica 0,062 mm (12 m³)
• Precisão volumétrica VPG: 0,046 + 0,012 mm/m para volumes estendidos
• Modos de digitalização múltiplos (próximo/padrão/distante) e espaçamento de pontos 0,01–10 mm
• Módulos sem fio integrados e computação embarcada para operação em campo sem cabos
• Baterias hot-swappable (TE Nova ≈ 2,5 h; UE Nova ≈ 1 h) e construção em fibra de carbono para portabilidade
• Desempenho certificado: VDI/VDE 2634 Parte 3 & ISO 10360 verificados em laboratório ISO/IEC 17025; certificações CE, FCC, ROHS, etc.

Conceito do sistema e operação
O FreeScan Trak Nova combina uma unidade tracker-scanner portátil com módulos modulares para suportar tanto a varredura laser de grande área quanto o rastreamento manual dinâmico. O rastreador (FreeScan UE Nova / TE Nova) é destacável e pode ser usado como scanner de mão, permitindo fluxos de trabalho flexíveis e captura eficiente em espaços confinados. A VPG, integrada com uma haste de calibração, fornece verificação de marcadores em tempo real e elimina a necessidade de marcadores codificados, simplificando a configuração para digitalização de grandes objetos.

Aplicações

• Máquinas de construção, equipamentos pesados e transporte ferroviário
• Aviação civil e estruturas aeroespaciais
• Energia e indústria pesada (usinas, turbinas, parques eólicos)
• Fabricação e inspeção automotiva
• Indústria naval e componentes de casco
• Digitalização e conservação do patrimônio cultural
• Pesquisa médica, ortopedia e prótese

Software e integração

• Software nativo FreeScan Trak para controle de varredura e fusão de dados
• Compatibilidade com ferramentas de inspeção e CAD/mesh: PolyWorks, Geomagic, SHINING3D Inspect, EXModel, etc.
• Exportação de dados e integração de fluxo de trabalho para engenharia reversa e controle de qualidade

Portabilidade e energia

• Sistema transportável em um único estojo portátil
• Componentes em fibra de carbono para baixo peso e estabilidade mecânica
• Baterias removíveis para operação prolongada em campo e trocas rápidas
• Modos de conexão sem fio e com fio (fibra) para implantação flexível

Especificações técnicas (selecionadas)

• Precisão pontual: 0,02 mm
• Precisão volumétrica: 0,062 mm (12 m³)
• Precisão volumétrica VPG: 0,046 + 0,012 mm/m
• FOV máximo: 2,6 × 2,2 m
• Velocidade de digitalização: até 7.600.000 pts/s (Nova+)
• Espaçamento entre pontos: 0,01–10 mm
• Profundidade de campo: TE Nova 170–550 mm (tip. 380 mm); UE Nova 800–3500 mm (tip. 2700 mm)
• Peso: TE Nova ≈ 1,2 kg; UE Nova ≈ 1,6 kg
• Duração da bateria (modo sem fio): TE Nova ≈ 2,5 h; UE Nova ≈ 1 h (substituível)
• Testes de aceitação & normas: VDI/VDE 2634 Parte 3 & ISO 10360 (verificado em laboratório ISO/IEC 17025)
• Certificações: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
