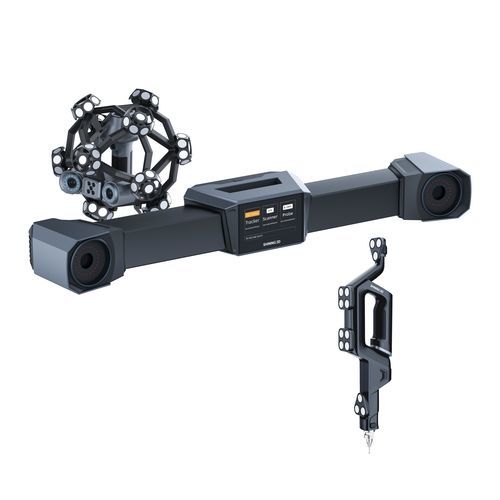

Sistema de escaneamento 3D FreeScan Trak ProW+

para braço de mediçãopara controle da qualidadepara inspeção

Visão geral
FreeScan Trak ProW+ é um sistema sem fio de rastreamento dinâmico e digitalização 3D para metrologia de grande escala. Suporta digitalização sem marcadores, fotogrametria por vídeo integrada (VPG), compatibilidade opcional com FreeProbe para medições por contato e precisão metrológica verificada segundo VDI/VDE 2634 e ISO 10360.

Destaques

• Digitalização sem marcadores e sem fio com reconhecimento dinâmico do tracker
• Alcance máximo de 8,6 m e volume por estação até 156 m³
• Fotogrametria por vídeo (VPG) integrada para verificação volumétrica sem marcadores codificados
• FreeProbe opcional para recursos de difícil acesso
• Precisão verificada (VDI/VDE 2634 & ISO 10360)

Características principais

• Não é necessário aplicar marcadores na peça: o tracker identifica o scanner por alvos no dispositivo.
• Alta taxa de aquisição: até 7.600.000 pontos/s (ProW+).
• Três modos de digitalização: Alta velocidade, Detalhado, Bolsos profundos conforme a geometria.
• Operação sem fio com computação integrada, transmissão estável e display incorporado para status em tempo real.
• Acessórios metrológicos compatíveis (Metrology Pro Kit, mesas giratórias, opções de marcadores) para estender fluxos de trabalho.

Alcance de medição ultra amplo
Com 8,6 m de alcance e até 156 m³ por estação, o sistema reduz reposicionamentos ao digitalizar grandes conjuntos, aumentando a eficiência operacional.

Digitalização sem fio e fluxo de trabalho
Os módulos sem fio e a unidade de processamento integrada permitem digitalização sem cabos e processamento em tempo real. O display integrado mostra parâmetros-chave e o sistema aceita power banks para operação móvel.

Fotogrametria por vídeo (VPG)
A fotogrametria baseada em vídeo usa captura contínua e bastão de calibração para verificação em tempo real sem alvos codificados, garantindo precisão volumétrica consistente e configuração simplificada.

Série FreeProbe (opcional)
As sondas FreeProbe fornecem medições por contato em áreas inacessíveis ao scanner óptico, permitindo fluxos de trabalho híbridos para inspeção e engenharia reversa com alta precisão pontual.

Software e capacidades

• Visualização da qualidade dos dados em tempo real durante a captação.
• Resolução inteligente: ajuste automático da resolução da malha conforme a curvatura.
• Reconhecimento por IA de características (furos, ranhuras) para acelerar a preparação da medição.
• Módulo de inspeção com workflows metrológicos e compatibilidade com software de inspeção e engenharia reversa.

Especificações técnicas

• Precisão: 0,023 mm
• Resolução: 0,01 – 10 mm
• Precisão volumétrica (ProW+): 0,046 mm (12 m³); 0,063 mm (36 m³); 0,088 mm (60 m³); 0,125 mm (100 m³); 0,156 mm (156 m³)
• Precisão volumétrica com VPG: 0,044 + 0,012 mm/m
• Velocidade de digitalização: ProW+: 7.600.000 pontos/s
• Modos de digitalização: Alta velocidade (93 linhas laser), Detalhado (25 linhas), Bolsos profundos (1 linha)
• Alcance máximo de rastreamento: 8,6 m; Volume por estação: até 156 m³
• Conexão: modos sem fio e com fio (fibra óptica)
• Certificações: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
• Teste de aceitação: VDI/VDE 2634 Parte 3 & ISO 10360 (testado em laboratório de exatidão acreditado ISO/IEC 17025)
