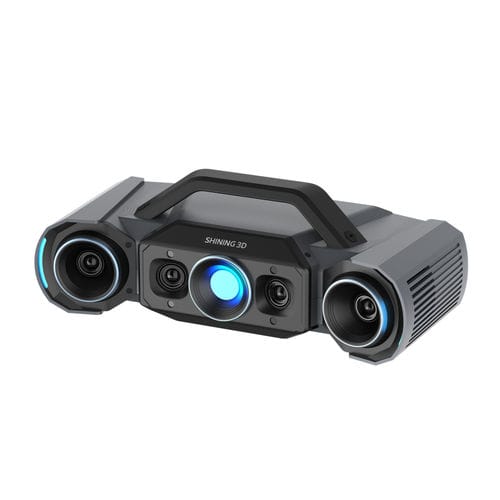

Scanner 3D OptimScan Q series

de mediçãopara inspeçãopara folhas

Overview
A série OptimScan Q é uma família de scanners 3D de inspeção de alta precisão da SHINING 3D. A série inclui dois modelos: OptimScan Q12 e OptimScan Q9. As capacidades principais do sistema incluem faixas de varredura duplas, Monocular-Stereo Fusion (MSF), múltiplos modos de exposição e capturas em um único disparo em menos de 1 segundo.

Key Features

• Faixas de varredura duplas (alternáveis com um clique)
• Monocular-Stereo Fusion (MSF) para aumentar a cobertura de dados e melhorar a integridade em geometrias complexas
• Múltiplos modos de exposição e exposição automática inteligente para lidar com variadas condições de superfície
• Captura em um único disparo em menos de 1 segundo; módulo de processamento com dual-chip integrado para aquisição e processamento rápidos
• Equipado com quatro câmeras de alta resolução para captar detalhes de superfície intrincados
• Precisão verificada até 0,005 mm e certificada conforme ISO 10360-13 para repetibilidade

Reliable High Performance
Os sistemas combinam módulos de hardware potentes e algoritmos avançados de reconstrução 3D para entregar resultados repetíveis de nível metrológico. A série Q atinge um notável nível de precisão (verificado em laboratório de precisão certificado ISO 17025) e é adequada para uma ampla gama de tarefas de inspeção industrial.

Dual Scan Range — Operation
Faixa grande: 430 × 300 mm
Faixa pequena: 160 × 110 mm
Dados escaneados de faixas diferentes podem ser fundidos no software para equilibrar eficiência e detalhe.

Monocular-Stereo Fusion (MSF)
MSF aumenta a cobertura dos dados e melhora a integridade dos dados escaneados, especialmente em cantos e junções de peças industriais.

Multiple Exposure & Speed
Alimentado por um módulo de processamento dual-chip integrado para aquisição rápida de imagens e processamento eficiente. Cada captura registra um conjunto denso de pontos de alta resolução em menos de 1 segundo. A exposição automática inteligente reduz o tempo de varredura garantindo resultados consistentes em superfícies variadas.

Versatility & Deployment Modes
Os sistemas OptimScan Q são compactos para facilitar a varredura manual. Suportam operação semiautomatizada com um tripé fixo e um prato giratório automático (configurações mencionam um prato automático com suporte até 20 kg para maior rendimento) e se integram a robôs para tarefas de inspeção totalmente automatizadas e repetitivas. Um prato giratório automático de duplo eixo opcional (acessório) possibilita varredura automatizada em múltiplos ângulos com capacidade de carga de até 3 kg conforme detalhes do acessório.

Automated Inspection Workflow

• Ensino de trajetória
• Medida 3D automatizada
• Inspeção 3D automatizada
• Geração automática de relatórios

Applications

• Inspeção dimensional de componentes (GD&T) — peças usinadas de precisão como blocos de motor, carcaças de transmissão, pás de turbina e componentes de freio
• Controle de qualidade de peças estampadas e chapas — inspeção em tamanho real para detectar rugas, fissuras ou retorno elástico
• Desenvolvimento e reparo de moldes — varredura de moldes desgastados para engenharia reversa e orientação de remanufatura
• Inspeção automatizada em linha integrada com robôs — relatórios de inspeção em tempo real e monitoramento de tendências de produção

Software Compatibility & Inspection Functions
Compatível com ferramentas de inspeção e engenharia reversa para fluxos de trabalho profissionais. As funcionalidades do software suportam comparação, corte, características, dimensionamento, calibres, relatórios e medições rápidas para diversos requisitos de inspeção.

Certifications & Acceptance Test
Os sistemas possuem certificações industriais: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC e TiSAX. Teste de aceite: ISO 10360-13 (certificado em laboratório de precisão acreditado ISO 17025).

Technical specifications

• Product Type: OptimScan Q12, OptimScan Q9
• Field of View (FOV): Faixa grande: 430 × 300 mm; Faixa pequena: 160 × 110 mm
• Accuracy: Faixa grande: 0.015 mm; Faixa pequena: 0.005 mm
• Point distance: OptimScan Q12 — Faixa grande: 0.10 mm; Faixa pequena: 0.04 mm. OptimScan Q9 — Faixa grande: 0.11 mm; Faixa pequena: 0.05 mm
• Working distance: Faixa grande: 590 mm; Faixa pequena: 210 mm
• Depth of field: Faixa grande: 300 mm; Faixa pequena: 60 mm
• Resolution: OptimScan Q12: 4 × 12.3 MP; OptimScan Q9: 4 × 9 MP
• Light Source: Blue LED
• Weight: 3.5 kg
• Dimensions: 366 × 162 × 132 mm
• Data cable length: 5 m
• Accessories / integration: compatível com tripés, prato giratório automático dual-axis (acessório), opções de prato para cargas pesadas para semiautomatização, integração com robôs para automação completa
• Certifications: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
• Acceptance test: ISO 10360-13 (certificado em laboratório de precisão acreditado ISO 17025)
