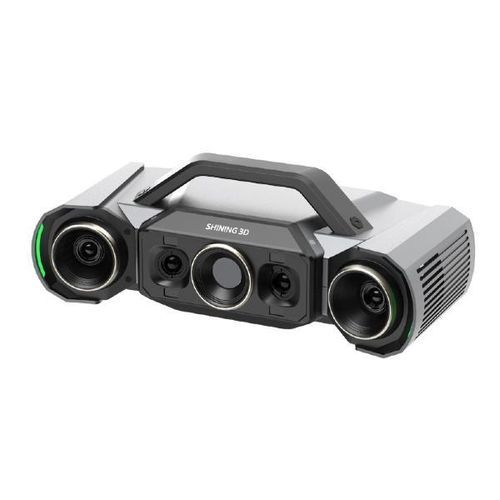

Scanner 3D OptimScan Q12/Q9 HD

para braço de mediçãode medição de formapara medição dimensional

Resumo do produto
OptimScan Q12/Q9 HD é um scanner de inspeção 3D de alta precisão concebido para precisão a nível micrométrico e captura fiel de geometria complexa. Integra quatro câmeras de alta resolução com projeção de grade por LED azul para gerar nuvens de pontos densas e é validado segundo normas metrológicas para resultados rastreáveis.

Principais características

• Precisão até 0,004 mm (faixa pequena)
• Dupla faixa de digitalização com comutação num clique
• Monocular-Stereo Fusion (MSF) para maior cobertura e integridade dos dados
• Captura em único disparo < 1 s por aquisição
• Verificado segundo VDI/VDE 2634 e ISO 10360 em laboratório acreditado ISO/IEC 17025

Precisão com confiança metrológica certificada
Projetado para ultrapassar os limites da projeção de franjas convencional, o sistema oferece fidelidade a nível micrométrico para características finas e superfícies complexas. Calibração e testes de aceitação seguem VDI/VDE 2634 e ISO 10360 em laboratório acreditado ISO/IEC 17025, garantindo rastreabilidade.

Comutação de faixa de digitalização sem esforço
As duas faixas de digitalização alternam‑se instantaneamente e fusão de dados é realizada sem descontinuidade no software, combinando cobertura ampla e detalhe fino.

• Faixa grande: 220 × 150 mm
• Faixa pequena: 80 × 50 mm

Monocular-Stereo Fusion (MSF)
MSF amplia a cobertura de dados e melhora a integridade em cantos, juntas e áreas ocultas, reduzindo a necessidade de passagens suplementares.

Modos de operação flexíveis
Três modos adaptam‑se a fluxos de inspeção diferentes:

• Manual: portátil, digitalização controlada pelo operador para verificações pontuais.
• Semi-automático: tripé fixo com prato rotativo automático (capacidade até 20 kg em algumas configurações) para inspeções repetíveis.
• Totalmente automático: integração com robôs para inspeção em linha precisa e medição em série.

Placa rotativa de dois eixos (opcional)
A placa rotativa automática opcional de dois eixos permite digitalização automatizada em múltiplos ângulos (até 3 kg para o acessório em questão) e digitalizações suplementares inteligentes para capturar dados em falta. O sistema utiliza plataforma de computação dual‑chip; cada captura é < 1 s.

Melhorias do software OptimScan
Software OptimScan potente e continuamente atualizado, sem custos ocultos. Funcionalidades chave:

• Modelos de digitalização
• Deteção de vibração
• Controle de temperatura
• Corte de fundo

SHINING3D Inspect (opcional)
Software de inspeção modular que simplifica o fluxo desde a aquisição de dados até o relatório. Adequado para inspeção dimensional e controlo de qualidade em diversos setores; fornece rastreabilidade e capacidades suportadas pelo PTB quando aplicadas.

Aplicações

• Inspeção dimensional de componentes (GD&T): peças usinadas de precisão como blocos de motor, carcaças de transmissão, pás de turbina, componentes de travagem — aquisição rápida de nuvens de pontos de alta densidade para análise de tolerâncias e comparação com CAD.
• Controlo de qualidade de peças estampadas e chapas: digitalização de contornos para análise de springback e inspeção em tamanho real para detetar defeitos menores e otimizar ferramentas.
• Desenvolvimento e reparação de moldes: digitalização de moldes desgastados para engenharia reversa, orientação para remanufatura e comparação de ciclo de vida.
• Inspeção automatizada em linha (integração robótica): digitalização montada em robô para relatórios de inspeção em tempo real e monitorização de tendências de produção.

Software compatível

• SHINING3D Inspect (para inspeção 3D)
• PolyWorks Inspector
• Geomagic Control X
• EXModel Pro (para engenharia reversa)
• BlueStar Mapping (para mapeamento de textura)
• Geomagic Design X

Especificações técnicas

• Tipo de produto: OptimScan Q12 HD, OptimScan Q9 HD
• FOV: Faixa grande 220 × 150 mm; Faixa pequena 80 × 50 mm
• Precisão: Faixa grande 0,01 mm; Faixa pequena 0,004 mm
• Distância entre pontos: OptimScan Q12 HD — Grande: 0,054 mm; Pequena: 0,02 mm; OptimScan Q9 HD — Grande: 0,06 mm; Pequena: 0,03 mm
• Distância de trabalho: Faixa grande 600 mm; Faixa pequena 200 mm
• Profundidade de campo: Faixa grande 120 mm; Faixa pequena 30 mm
• Resolução: OptimScan Q12 HD: 4 × 12,3 MP; OptimScan Q9 HD: 4 × 9 MP
• Fonte de luz: LED azul (padrões de grade)
• Peso: 3,6 kg
• Dimensões: 366 × 162 × 132 mm
• Comprimento do cabo de dados: 5 m
• Certificações: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
• Teste de aceitação: VDI/VDE 2634 Part 2 & ISO 10360 (testado em laboratório acreditado ISO/IEC 17025)
