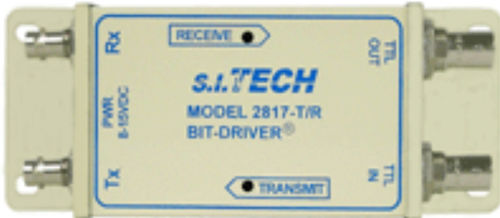

Conversor de sinal 2817

de fibra ópticaTTL

Transmissão: - Até 2 Km (6500 pés) com cabo de fibra ótica de índice graduado adequado ou 10 Km utilizando fibra monomodo Taxa de erro de bit típica: - Melhor que 10-9 ENTRADA/SAÍDA DE SINAL ELÉCTRICO PARA TRANSMISSOR E RECEPTOR Formato: - TTL Conector: - BNC Taxa de dados: - Até 20 Mbps Impedância de entrada: - Níveis TTL 10 K-Ohm Impedância de saída: - Níveis TTL em 50 Ohm Potência de entrada: - 8 a 15VDC 250mA máx TRANSMISSOR ÓPTICO Corrente LED: - 30 microwatts (-15 dBm) em fibra de 62,5 microns Comprimento de onda: - 820 nanómetros (opção de 1300 nm) Tipo de emissor: - LED Conector ótico: - ST RECEPTOR ÓPTICO Comprimento de onda: - 820 nm (opção 1300 nm) Sensibilidade mínima: - (BER 10-9) 3 microwatts (-25 dBm) a 820 nanómetros Sensibilidade máxima: - 10 microwatts Conector ótico: - ST Temperatura de armazenamento: - -40°C a 80°C Temperatura de funcionamento: - 0°C a 50°C Humidade relativa: - 10 a 95% sem condensação Tamanho: - 5,125" X 2,125" X 1,0" (13,00 X 5,40 X 2,54 cm) INTERFACE DA LINHA DE TRANSMISSÃO A distância de funcionamento depende do diâmetro do núcleo da fibra ótica e da atenuação ótica do cabo. A tabela abaixo indica três cabos que podem ser usados em qualquer taxa de dados. Estes cabos estão disponíveis em conjuntos conectorizados para satisfazer a configuração exacta da sua aplicação. A S.I.Tech oferece ligações completas, incluindo cabos de fibra ótica, conectores, conjuntos de cabos e Bit-Drivers®.
