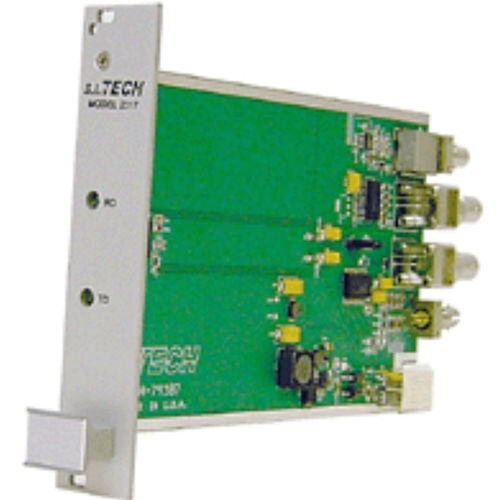

Conversor de sinal 2317

de fibra ópticade fibra ópticaTTL

A distância de funcionamento depende do diâmetro do núcleo da fibra ótica e da atenuação ótica do cabo. A tabela abaixo indica três cabos que podem ser usados em qualquer taxa de dados. Estes cabos estão disponíveis em conjuntos conectorizados para satisfazer a configuração exacta da sua aplicação. A S.I.Tech oferece ligações completas, incluindo cabos de fibra ótica, conectores, conjuntos de cabos e Bit-Drivers®. Transmissão: - Até 2 Km (6500 pés) com cabo de fibra ótica de índice graduado adequado ou 10 Km utilizando fibra monomodo Taxa de erro de bit típica: - Melhor que 10-9 ENTRADA/SAÍDA DE SINAL ELÉCTRICO PARA TRANSMISSOR E RECEPTOR Formato: - TTL Conector: - BNC Taxa de dados: - Até 50 Mbps Impedância de entrada: - Níveis TTL 10K-Ohm ou 75-Ohm Jumper J4 Posição 1: 75-Ohm (Predefinição) Posição 3: 10K-Ohm Impedância de saída: - Níveis TTL em 50-Ohm Potência de entrada: - 10-32 V 1W máx. Opcional 5VDC 1W TRANSMISSOR ÓPTICO Potência: - 30 microwatts (-15 dBm) em fibra de 62,5 microns Comprimento de onda: - 820 nanómetros (opção 1300nm ou 1550nm) Tipo de emissor: - LED Conector ótico: - ST RECEPTOR ÓPTICO Comprimento de onda: - 820nm (opção 1300nm e 1550nm) Sensibilidade: - (BER 10-9) 3 microwatts (-25 dBm) a 820 nanómetros Sensibilidade máxima: - 10 microwatts Conector ótico: - ST Temperatura de funcionamento: - 0°C a 50°C Tamanho: - 3,9" X 6,8" (9,9 X 17,3cm) Eurocard
