Máquina de deposição por pulverização catódica em linha G600MN

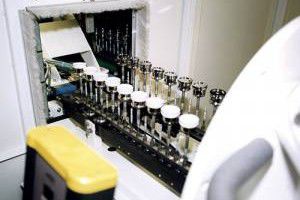

O sistema de pulverização catódica em linha G600MN é um sistema de elevado rendimento destinado ao revestimento de artigos 3D de vários tipos para fins decorativos, melhoria da resistência ao desgaste, proteção electromagnética, etc. O sistema em linha funciona continuamente durante 120 horas (a taxa de saída de um suporte com artigos 3D revestidos é de 15 segundos). Engenharia e tecnologia O sistema em linha foi concebido como uma estrutura modular de extremidade única para funcionar num modo contínuo de passagem única. É composto por várias câmaras: câmara de carga/descarga do suporte, câmaras de bloqueio, câmara de descarga luminescente, câmara de pulverização catódica com magnetrões e câmara de rotação do suporte. São utilizados suportes personalizados com suportes para o movimento linear do substrato dentro do sistema em linha. As posições do suporte são registadas por sensores ópticos em todas as câmaras. As câmaras duplas e os transportadores de rolos autónomos bidireccionais asseguram fluxos directos e de retorno do suporte. A câmara de viragem serve para a transferência do suporte da via de fluxo direto para a via de fluxo posterior. O dispositivo de descarga incandescente é utilizado como fonte de pré-tratamento. A deposição do revestimento é efectuada por magnetrões de pulverização plana de corrente contínua. As posições oblíquas ajustáveis dos magnetrões e a rotação do substrato nas câmaras de processamento asseguram um revestimento uniforme. A estação de bombagem é constituída por bombas turbo-moleculares. O sistema de controlo permite a monitorização e o controlo totalmente automáticos do transporte dos suportes e de todo o processo tecnológico. O sistema em linha é compatível com a linha de fluxo de moldagem de plásticos e envernizamento de substratos. Folha de dados Substrato: plástico, metal, liga, vidro Peças 3D Tamanho máximo do substrato (diam. x H): 145 x 210 mm Revestimento: metais, ligas Saída: 4 portadores/ min Funcionamento contínuo: 120 h
