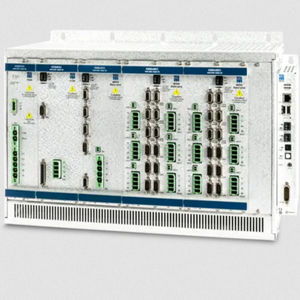

Controlador de movimento Z MC2

síncronoEthernetEtherCAT

O sistema de acionamento MC2 - incluindo o controlador de movimento MC2 e os accionamentos da série SD2S - é a solução para os fabricantes de máquinas que desenvolvem um software de aplicação baseado em PC e procuram um sistema comprovado para as tarefas de movimento. A comunicação entre o controlador de movimento MC2 e o PC do cliente é estabelecida via Ethernet com base no protocolo DNC-361. Utilizando a documentação fornecida, o cliente pode facilmente implementar o protocolo no seu software de aplicação. Assim, as várias funções de movimento do sistema de acionamento MC2 estão disponíveis no software de aplicação. O controlador de movimento para a sua máquina O MC2 executa um sistema operativo em tempo real que permite a transmissão síncrona de dados para os amplificadores de acionamento. Isto torna possível o movimento espacial controlado dos eixos. A ligação de fibra ótica utilizada assegura uma linha de dados extremamente segura. Como opção, a MC2 também oferece uma interface mestre EtherCAT que permite a troca direta de dados entre a MC2 e a unidade de aplicação, por exemplo, uma unidade de exposição. Os amplificadores de acionamento SD2S podem avaliar todos os sistemas de medição comuns e alcançar uma precisão de posicionamento excecional com uma velocidade muito constante dos eixos principais X/Y. Para além disso, o SD2B plus está disponível para posicionamento no eixo Z, por exemplo, para ajuste de focagem de unidades de exposição. Estas caraterísticas asseguram uma elevada qualidade dos produtos fabricados. Como opção, o SD2S oferece a oportunidade de emitir sinais de acionamento para a sincronização da unidade de aplicação, por exemplo, a cabeça de impressão. Esta função também permite escalar os eixos de movimento para a resolução da unidade de aplicação. O MC2 fornece até oito entradas ou saídas para a sua máquina.
