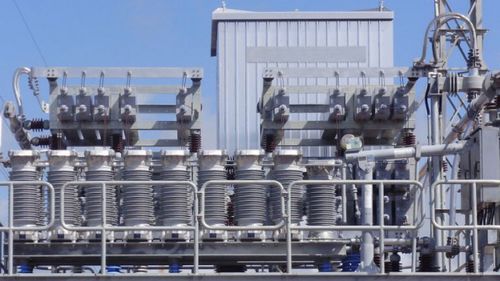

Sistema de compensação FSC

Visão geral
Os condensadores de série fixos (FSC) da Siemens Energy aumentam a capacidade de transmissão de linhas AC de alta tensão novas e existentes e contribuem para a melhoria da qualidade e da estabilidade do fornecimento elétrico. A compensação série fixa é uma medida eficiente em termos de custo para otimizar o fluxo de potência e reforçar a resiliência da rede sem construir extensos novos corredores de transmissão.

O que é compensação série fixa?
A compensação série utiliza bancos de condensadores colocados em série com as linhas aéreas para compensar parcialmente a reatância indutiva da linha. Isso reduz quedas de tensão dependentes da carga e o ângulo de transmissão, aumenta a tensão no ponto de conexão e incrementa a capacidade utilizável de linhas AC de longa distância.

Principais benefícios dos condensadores série fixos Siemens Energy

• Maior capacidade de transmissão: compensa a impedância da linha para melhorar a capacidade de transferência sem a construção de novas linhas.
• Maior estabilidade e confiabilidade da rede: reduz quedas de tensão em pontos de conexão e apoia transferências de energia estáveis em longas distâncias.
• Custo-efetivo e escalável: abordagem modular que permite ajustar a capacidade e implantar por fases.
• Facilidade de manutenção: projetado para manutenção e suporte durante o ciclo de vida, com rede de serviços global.

Como o FSC funciona
Um FSC conecta um banco de condensadores em série ao condutor de transmissão para compensar parcialmente a reatância indutiva. O resultado é maior tensão no ponto de conexão, ângulo de transmissão reduzido e melhor capacidade de transferência. Proteção e tratamento de falhas incluem varistores de óxido metálico (MOV) e arranjos de bypass: em caso de falha o FSC é desarmado e o disjuntor de bypass é fechado. Para proteção rápida contra transitórios, uma lacuna de faísca acionada pode desviar condensadores e MOV em menos de 1 ms; soluções sem lacuna também estão disponíveis quando aceitáveis localmente.

Aplicações

• Corredores de transmissão de energia em larga escala
• Linhas AC HV de longa distância
• Projetos de modernização e reforço de redes
• Integração de energias renováveis que requerem suporte de tensão e controlo de potência reativa
• Sistemas de transmissão industriais que exigem transferências confiáveis e eficientes

Por que escolher a Siemens Energy para soluções FSC

• Conhecimento do setor: décadas de experiência em compensação série e tecnologias FACTS.
• Projetos personalizados: soluções engenheiradas conforme a topologia da rede e condições do local.
• Controle de qualidade: principais componentes fabricados internamente para assegurar fornecimento e qualidade consistentes.
• Suporte global: serviços de instalação, comissionamento e suporte ao longo do ciclo de vida disponíveis mundialmente.

Tendências de mercado e desenvolvimentos futuros
A compensação série fixa continua a ser uma solução comprovada, enquanto cresce a procura por esquemas mais flexíveis como a compensação série controlada por tiristores. As tendências incluem conceitos de proteção aprimorados, algoritmos de controle avançados e integração mais profunda com a automação da rede para apoiar redes de transmissão resilientes e sustentáveis.

Características técnicas / especificações

• Tipo de produto: condensador de série fixo (FSC) — banco de condensadores ligado em série para linhas de transmissão.
• Função principal: compensação parcial da reatância indutiva da linha para aumentar a capacidade de transferência e melhorar a regulação de tensão.
• Componentes de proteção: varistores de óxido metálico (MOV); disjuntor de bypass para condições de falha.
• Opção de proteção rápida: lacuna de faísca acionada capaz de desviar condensadores e MOV em menos de 1 ms; soluções sem lacuna disponíveis quando aceitáveis localmente.
• Efeitos operacionais: aumento da tensão no ponto de conexão, redução do ângulo de transmissão e das quedas de tensão na linha.
• Aplicações: corredores em grande escala, linhas AC HV de longa distância, modernização de rede, integração de renováveis, transmissão industrial.
• Fabricação: principais componentes produzidos internamente para controlo de qualidade e segurança de abastecimento.
• Personalização: soluções concebidas à medida conforme a rede e as condições do local.
