Compensador SVC SVC PLUS® (STATCOM)

dinâmico de reativos (CDR)

Visão geral
SVC PLUS® é uma solução STATCOM baseada em MMC projetada para compensação dinâmica de potência reativa e regulação rápida de tensão em sistemas de transmissão e instalações industriais. A arquitetura de conversor modular multinível proporciona resposta rápida, menor emissão de harmônicos e escalabilidade para apoiar a integração de fontes renováveis variáveis e melhorar a estabilidade da rede.

Capacidades-chave e benefícios

• Compensação dinâmica rápida de potência reativa e regulação de tensão para concessionárias e sistemas de transmissão.
• Projeto STATCOM baseado em MMC que permite resposta muito rápida, redução de harmônicos e controlo preciso de fluxos de potência reativa e ativa.
• Redução do número de componentes e engenharia simplificada, diminuindo o tempo de comissionamento e os custos ao longo do ciclo de vida.
• Menor área ocupada: a arquitetura modular pode reduzir a área de instalação em até ~50% em comparação com SVC convencionais de potência similar.
• Opções móveis e conteinerizadas para suporte de rede temporário rápido e restauração acelerada após incidentes.

Projeto e componentes
SVC PLUS® integra topologia de conversor modular multinível (MMC) com semicondutores IGBT de classe industrial, reatores, capacitores e, para aplicações de utilidade, transformadores de potência AC. O sistema é projetado para operação confiável e planeamento simplificado, com módulos padronizados para implantação escalável.

Recursos, aplicações e variantes

• SVC PLUS® conteinerizado: invólucros integrados em fábrica para minimizar obras civis e encurtar prazos de projeto.
• STATCOM móvel: unidades móveis pré-configuradas com interconexão plug-and-play para suporte emergencial e restauração rápida.
• SVC PLUS FS® (E-STATCOM): variante de estabilização de frequência capaz de emular inércia e injetar potência ativa para controlo de frequência.
• Variantes industriais: soluções adaptadas para fornos de arco elétrico e outras cargas dinâmicas para reduzir flicker, mitigar harmônicos e melhorar a qualidade de energia da produção.

Perspetivas técnicas e benefícios

• Estabilidade e qualidade de energia: rápida injeção de potência indutiva ou capacitiva para prevenir colapso de tensão e suportar funções de black-start e grid-forming.
• Mitigação de harmônicos e flicker: geração de forma de onda multinível reduz emissões harmônicas e diminui a necessidade de filtros volumosos.
• Controlo rápido e preciso: controlo avançado permite comutação rápida de IGBT e gestão precisa da troca de potência entre o conversor e a rede.
• Escalabilidade e flexibilidade: design modular suporta configurações escaláveis para atender diferentes requisitos de rede ou industriais.
• Contribuição ambiental: facilita maior penetração de renováveis e ajuda a reduzir emissões de CO₂ através de melhor integração de rede.

Exemplo de projeto bem-sucedido

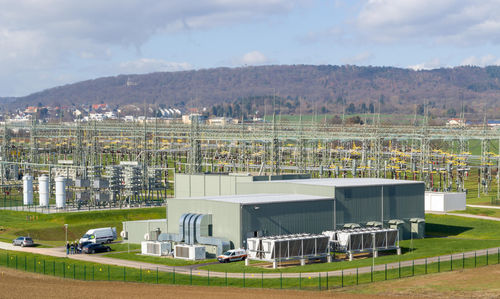

Exemplo: instalação turnkey SVC PLUS® que proporcionou melhoria na estabilidade da rede e integração de renováveis. Faixa de operação citada: ±300 Mvar a 380 kV (exemplo de projeto) com filtragem ativa de harmônicos e disponibilidade da planta reportada acima de 99%.

Vantagens da tecnologia MMC

• Redução da distorção harmônica através da síntese multilevel, reduzindo a dependência de filtros volumosos.
• Escalabilidade modular para desempenho personalizado e adaptação facilitada ao sítio.
• Maior fiabilidade e eficiência de custos devido à redução do número de componentes e manutenção simplificada.
• Controlo rápido e preciso de potência permitindo gestão dinâmica da potência reativa e ativa.

Aplicações

• Operadores de sistemas de transmissão para estabilidade de tensão, prevenção de apagões e suporte grid-forming.
• Reforço emergencial e temporário da rede com STATCOMs móveis.
• Instalações industriais que exigem redução de flicker, mitigação de harmônicos e compensação de cargas dinâmicas.

Especificações técnicas

• Família de produtos / nome comercial: SVC PLUS®
• Tecnologia principal: Conversor Modular Multinível (MMC) topologia VSC
• Componentes típicos: semicondutores IGBT de classe industrial, reatores, capacitores, transformadores de potência AC (aplicações de utilidade)
• Variantes: SVC PLUS® conteinerizado, STATCOM móvel (mobile SVC PLUS®), SVC PLUS FS® (E-STATCOM)
• Destaques de desempenho: resposta dinâmica muito rápida em potência reativa; redução da geração de harmônicos; área ocupada compacta (redução até ~50% vs SVC convencional da mesma potência)
• Faixa de operação citada (exemplo de projeto): SVC PLUS® ±300 Mvar a 380 kV
• Benefícios típicos: estabilidade de tensão melhorada, redução de flicker, mitigação de harmônicos, disponibilidade da planta >99% reportada no exemplo
