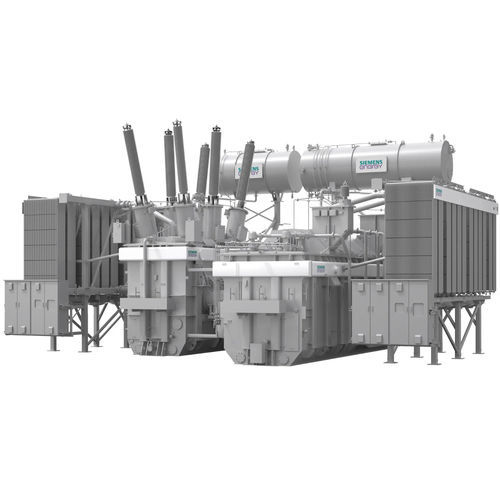

Transformador de potência

a óleode subestaçãopara rede elétrica

Visão geral
Transformadores defasadores (PST) permitem controlo preciso do fluxo de potência ativa em redes de transmissão CA. São utilizados para orientar a direção e a magnitude dos fluxos de potência em linhas específicas de transmissão, de modo a estabilizar redes, evitar sobrecargas, aliviar congestionamentos e otimizar a utilização da infraestrutura existente. Baseadas em décadas de know‑how em projeto de transformadores, as soluções PST suportam uma operação do sistema elétrico segura, fiável e flexível.

Como funcionam os PST
Um PST introduz um desfasamento do ângulo de fase controlável entre as extremidades de envio e receção de uma linha de transmissão. Frequentemente implementado como um desenho PST indireto, combina uma unidade shunt (derivação) com uma unidade série que injeta um componente de tensão variável na linha. Os PST podem ser realizados como soluções de dois núcleos para classes de potência elevadas ou como soluções de núcleo único (normalmente até 230 kV) quando existem restrições de espaço ou transporte.

Capacidades principais e usos

• Direcionamento ativo dos fluxos de potência ativa para aliviar corredores sobrecarregados e equilibrar circuitos paralelos.
• Restabelecer a controlabilidade em redes em malha e transfronteiriças, limitando fluxos de loop não programados.
• Aumentar a capacidade de transferência utilizável de corredores existentes para adiar ou evitar a construção de novas linhas.
• Apoiar a integração de renováveis ao redirecionar geração variável longe de nós congestionados.
• Contribuir para a estabilidade da rede, conformidade N-1, recuperação pós‑falha e restauro controlado do sistema.

Conceção e características técnicas
Os PST Siemens Energy estão disponíveis em desenho trifásico, de núcleo único e de dois núcleos com múltiplas opções de configuração para se adequarem às topologias de rede e às restrições do local. Atributos típicos incluem elevada capacidade de desfasamento, resolução fina de tomadas, ampla gama de operação, desenho mecânico robusto, opções de baixa emissão sonora, isolamento por éster, conceitos avançados de arrefecimento e provisões para monitorização digital e diagnóstico on‑line para suportar manutenção baseada em condição e integração com a automação de subestações.

Configurações de aplicação
Os PST podem ser instalados em arranjos inline ou bypass e aplicam‑se tipicamente a interligadoras, corredores internos congestionados, hubs de integração de renováveis e outros locais de gestão do fluxo de potência em regime permanente em sistemas de transmissão de alta e extra‑alta tensão.

Guia de decisão (quadro)
Situação da rede | Desafio típico | Como um PST ajuda
Congestionamento persistente em corredores específicos | Certas linhas de transmissão ficam regularmente sobrecarregadas enquanto caminhos paralelos permanecem subutilizados | Redistribui ativamente os fluxos para aliviar congestionamento e equilibrar cargas de linha
Fluxos não planeados em redes em malha ou transfronteiriças | A potência segue a impedância em vez dos horários comerciais, causando trocas transfronteiriças não planeadas | Restaura a controlabilidade dos fluxos e limita impactos não intencionais em sistemas vizinhos
Opções limitadas para expansão de rede | Novas linhas enfrentam restrições de licenciamento, custo ou tempo | Maximiza a eficiência da rede existente e adia ou evita reforços dispendiosos
Elevados volumes de redispatch ou curtailment | Intervenções operacionais frequentes aumentam os custos do sistema e do mercado | Reduz a necessidade de redispatch e curtailment através do controlo direcionado de fluxos
Aumento da integração renovável | Geração variável conduz a padrões de fluxo rapidamente alteráveis | Apoia a integração segura de renováveis ao (re)equilibrar fluxos de potência ativa
Crescimento das trocas transfronteiriças e acoplamento de mercado | Maiores volumes de transferência pressionam redes interligadas | Permite trocas transfronteiriças controladas mantendo a segurança do sistema
Requisitos estritos de segurança N-1 | Falhas de linha ou contingenças desafiam a estabilidade do sistema | Suporta a conformidade N-1 permitindo fluxo de potência controlado

Benefícios operacionais e de negócio típicos

• Melhor utilização da infraestrutura de transmissão existente e adiamento de reforços dispendiosos.
• Redução de custos de redispatch/curtailment e menores perdas do sistema através de controlo direcionado de fluxos.
• Maior flexibilidade operacional, resiliência do sistema melhorada e capacidade reforçada de integrar renováveis e suportar trocas orientadas por mercado.

Características / especificações técnicas

• Função: Controlo ativo do fluxo de potência ativa via desfasamento de ângulo de fase controlável.
• Variantes de conceção: núcleos único e duplo; execução trifásica; configurações inline ou bypass.
• Tensão & potência: Projetado para aplicações de transmissão em alta tensão até às classes de transmissão mais elevadas; soluções de núcleo único tipicamente até 230 kV quando aplicável; suportadas potências muito elevadas.
• Topologia: Desenhos PST indiretos que combinam unidade shunt (tomadas) e unidade de injeção série; dois núcleos para altas potências quando redundância/ flexibilidade requerida.
• Controlo: Resolução fina das tomadas e ampla gama de operação para controlo preciso do desfasamento.
• Opções mecânicas & de local: Desenho mecânico compacto, opções de baixo ruído, disponibilidade de isolamento por éster, conceitos avançados de arrefecimento e configurações específicas por local.
• Monitorização: Opções para monitorização digital, diagnóstico on‑line e integração com automação de subestações e sistemas de gestão de ativos.
• Aplicação: Interligadores transfronteiriços, corredores internos congestionados, hubs de integração renovável e corredores que exigem conformidade N-1 e suporte à restauração do sistema.
