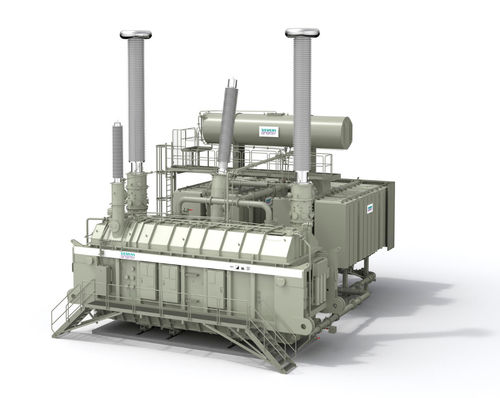

Transformador de isolamento HVDC Plus®

de potênciaa óleode subestação

Visão geral Transformadores conversores HVDC (corrente contínua em alta tensão) constituem a interface crítica entre redes AC e sistemas de transmissão HVDC. Com a integração crescente de renováveis e a necessidade de transmissão de longa distância com baixas perdas, esses transformadores asseguram adaptação de tensão precisa, isolamento confiável e operação coordenada com conversores para aplicações onshore e offshore.

Papel dos transformadores conversores HVDC Conectam a rede AC às estações conversoras (LCC e VSC), garantindo níveis de tensão corretos, separação dielétrica e operação estável sob esforços elétricos combinados AC/DC e distorções harmônicas.

Objetivos de projeto e capacidades

• Adaptação de tensão precisa às exigências do conversor
• Isolamento AC/DC confiável e desempenho dielétrico
• Operação sob esforços combinados AC/DC e distorção harmônica
• Eficiência otimizada para reduzir perdas de transmissão
• Construção modular e escalável para sistemas até 1100 kV DC

Como funciona um transformador HVDC Em uma estação conversora, o transformador HVDC opera com conversores eletrónicos de potência para permitir a conversão AC/DC. Fluxo típico:

• A energia AC entra da rede
• O transformador ajusta a tensão às especificações do conversor
• A potência condicionada é fornecida às válvulas do conversor
• O conversor realiza a retificação (AC→DC) ou inversão (DC→AC)

A coordenação do sistema permite fluxo de potência controlado, transmissão eficiente a longa distância e integração estável à rede.

HVDC Classic vs HVDC Plus® Os transformadores suportam tanto sistemas de conversores comutados por linha (HVDC Classic) quanto conversores de fonte de tensão (HVDC Plus®). HVDC Classic aplica-se a transmissões de grande escala; HVDC Plus® habilita aplicações flexíveis como integração offshore, sistemas multiterminais e estabilização dinâmica da rede.

Funções principais

• Adaptação de tensão para operação de retificadores e inversores
• Isolamento elétrico entre sistemas AC e DC
• Manuseio confiável de níveis UHVDC
• Otimização da eficiência para reduzir custos do ciclo de vida

Desafios técnicos resolvidos

• Esforço dielétrico e térmico: isolamento e sistemas de refrigeração para tensões combinadas AC/DC
• Durabilidade mecânica: estruturas projetadas para suportar forças eletromagnéticas e condições de falha
• Regulação avançada de tensão: controlo preciso para estabilidade da rede sob variação de carga
• Controlo de ruído e vibração para conformidade ambiental
• Robustez ambiental para condições offshore e onshore severas

Estudo de caso (destaque) Projeto Changji–Guquan — fornecimento de um transformador conversor HVDC de referência. Dados principais:

• Capacidade do transformador: 1.100 kV DC
• Capacidade de transmissão: 12 GW
• Dimensões: comprimento 37,5 m, altura 14,4 m
• Peso: >900 toneladas
• Eficiência: >99% à potência nominal
• Permite transmissão por 3.284 km com perdas mínimas

Aplicações

• Transmissão HVDC ponto a ponto para exportação em larga escala de renováveis
• Sistemas HVDC PLUS® / VSC para integração multiterminal e offshore
• Instalações back-to-back para acoplamento de redes assimétricas
• Redes HVDC multiterminal e em malha para sistemas interconectados
• Conexões offshore e transmissão submarina

Siemens Energy innovations As soluções Siemens Energy incorporam isolamento avançado para esforços combinados AC/DC, regulação de tensão precisa, projetos de alta eficiência, construção modular escalável até 1100 kV e engenharia personalizada conforme requisitos do projeto.

Características / especificações técnicas

• Capacidade de tensão: várias centenas de kV até 1100 kV DC (UHVDC)
• Exemplo de potência: até 12 GW (Changji–Guquan)
• Exemplo de dimensões: 37,5 m comprimento, 14,4 m altura (estudo de caso)
• Exemplo de peso: >900 toneladas (estudo de caso)
• Exemplo de eficiência: >99% à potência nominal (estudo de caso)
• Requisitos de projeto: resistir a esforços combinados AC/DC, distorção harmónica e cargas dinâmicas
• Tecnologias chave: isolamento avançado, projeto otimizado de núcleo e bobinas, monitoramento e diagnóstico integrados, construção modular escalável
