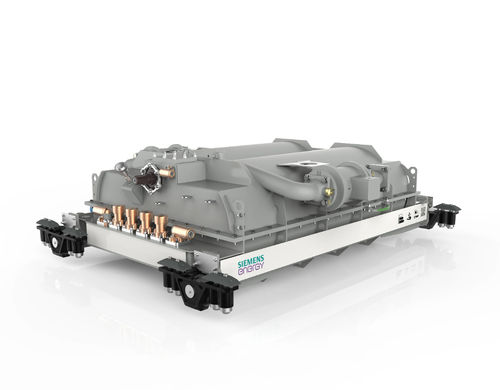

Transformador de potência Tractronic®

a óleopara aplicações ferroviáriasmonofásico

Visão geral
Siemens Energy projeta e fabrica transformadores de tracção Tractronic® para operadores ferroviários e fabricantes de comboios em todo o mundo. Foram concebidos para aumentar a eficiência e o desempenho dos comboios, fornecer potências máximas em espaço mínimo, suportar exigências de conteúdo local para aplicações globais e garantir elevada fiabilidade e flexibilidade.

Tecnologia e projeto
Compactos, leves e eficientes. A Siemens Energy desenvolve e produz transformadores de tracção para aplicações ferroviárias em gamas de potência e níveis de tensão relevantes, com foco na máxima fiabilidade, eficiência económica e segurança. Os transformadores são configurados segundo os requisitos do cliente, incluindo dimensões, pesos, perdas e características de impedância, ciclos operacionais e comportamento em frequência, bem como restrições ambientais.

Localizações e capacidade
Unidades monofásicas e multifásicas estão disponíveis em todas as gamas de capacidade até 15 MVA e, a pedido do cliente, podem ser fornecidas acima desse intervalo. As unidades podem ser montadas em casas de máquinas, sob o piso, em aplicações de piso baixo ou em instalações no teto.

Potências e tensões

• Frequências: 16 2/3 Hz a 60 Hz
• Potência nominal: até 15 MVA (e acima mediante pedido)
• Tensões de operação: 1,5 kV CC, 3 kV CC, 12 kV, 15 kV, 25 kV e níveis especiais

Arrefecimento
As unidades de arrefecimento podem ser integradas na estrutura do transformador ou fornecidas como componentes separados para se adequarem às restrições de espaço. É suportada a seleção flexível de fluidos de arrefecimento, incluindo óleo mineral, fluidos à base de silicone ou fluidos à base de éster (ex.: MIDEL 7131) para opções mais amigas do ambiente.

Enrolamentos e filtros
Estão disponíveis reatores de suavização e filtros integrados. Enrolamentos auxiliares e de aquecimento podem ser incluídos conforme especificação do cliente. Os enrolamentos de tracção podem servir como reatores de filtragem da rede.

Monitorização
Está disponível um sistema modular de monitorização multisensorial para avaliar continuamente a condição do transformador. Sensores de nova geração transmitem dados para sistemas locais, remotos ou baseados na nuvem. Os dados processados podem ser usados para otimizar a operação, adaptar o comportamento por meio de algoritmos embarcados e melhorar os intervalos de manutenção e os custos operacionais.

Aplicações

• Design ultra‑leve Thinity® para aplicações sensíveis ao espaço e ao peso
• Transformadores AC e DC para locomotivas elétricas
• Transformadores AUX para locomotivas diesel
• Transformadores para comboios de alta velocidade
• Transformadores para unidades múltiplas elétricas (EMU)
• Transformadores para aplicações tram‑train

Qualidade e normas
Desenvolvidos, testados e certificados para cumprir normas internacionais. Exemplos de normas e certificações cumpridas incluem:

• ISO 9001
• ISO 14001
• ISO 45001
• ISO 22163 (IRIS)
• Qualificação de soldadura EN 15085-2
• Norma de proteção contra incêndios EN 45545 (aplicada quando relevante)

Ensaios
Realizam‑se ensaios de rotina e de tipo abrangentes para assegurar a fiabilidade. Ensaios típicos e especiais incluem:

• Ensaios de rotina em cada transformador de tracção segundo EN 60310
• Ensaios de tipo segundo EN 60310
• Análise por elementos finitos (FEM) de frequências próprias e rigidez
• Ensaios de choque e vibração segundo IEC 61373
• Ensaios de curto‑circuito segundo DIN EN / IEC 60076-5
• Medições de ruído segundo EN 60076-10
• Investigações EMC e ensaios especiais mediante pedido

Características / especificações técnicas

• Família de produto / nome comercial: Tractronic® traction transformers
• Frequências suportadas: 16 2/3 Hz até 60 Hz
• Potência nominal: até 15 MVA (superior mediante pedido)
• Tensões de operação: 1,5 kV CC, 3 kV CC, 12 kV, 15 kV, 25 kV e níveis especiais
• Opções de montagem: casa de máquinas, sob o piso, piso baixo, em teto
• Meios de arrefecimento: óleo mineral, fluidos à base de silicone, fluidos à base de éster (ex.: MIDEL 7131)
• Funcionalidades disponíveis: unidades monofásicas e multifásicas, reatores de suavização e filtragem, enrolamentos auxiliares/aquecimento, enrolamentos de tracção como reatores de rede
• Objetivos de projeto: pegada mínima, perdas e impedância otimizadas, dimensões e massa adaptadas aos requisitos do veículo
• Monitorização: monitorização modular multisensorial com transmissão local/remota/cloud e capacidades de otimização embarcada
• Ensaios: ensaios de rotina, de tipo e ensaios especiais conforme normas EN/IEC/DIN relevantes
