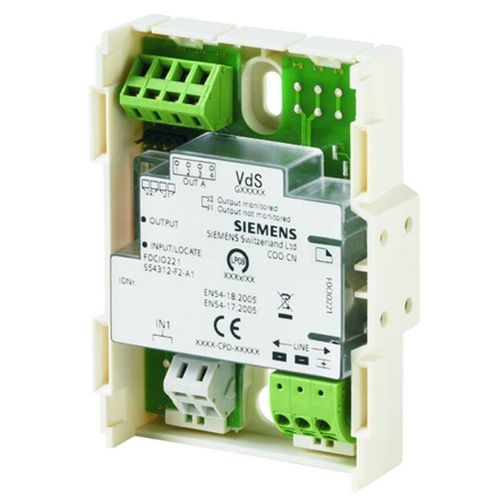

Módulo E/S digital FDCIO221

Ethernetcom 2 E/Sdescentralizado

Visão geral
Módulo entrada/saída para ligação de um contacto de comutação sem potencial, destinado à indicação de estados técnicos (p.ex. controlo de porta ou ventilação) ou à activação de alarmes. Adequado para controlo descentralizado de portas corta-fogo, ventilação e ar condicionado. Fornece 1 entrada monitorizada e 1 saída configurável.

Principais características

• 1 entrada para contacto sem potencial; linha de entrada monitorizada para ruptura e curto-circuito (resistências de terminação)
• 1 saída configurável como contacto de relé sem potencial (AC 22 V, 2 A) ou como circuito monitorizado (DC 30 V, 2 A)
• Indicação de estado por LED
• Alimentação via FDnet / C‑NET em modo sem potencial; o modo monitorizado requer alimentação DC 24 V adicional
• Inclui 3 resistências e 2 pés de montagem para carril TS35
• Compatível com FDnet (FS20) e C‑NET (FS720)

Números do produto

• N.º Produto: FDCIO221
• N.º Stock: S54312-F2-A1
• GTIN (EAN): 4047625029197

Especificações técnicas

• Normas: EN 54-17, EN 54-18
• Temperatura de funcionamento: -25…70 °C
• Temperatura de armazenamento: -30…+75 °C
• Categoria de protecção: IP30; IP65 com caixa externa
• Humidade relativa: ≤95 % rel.
• Tensão de funcionamento: DC 12…33 V
• Secção de cabo: 0.2...2.5 mm²
• Compatibilidade do sistema: FDnet -> FS20; C‑NET -> FS720
• Protocolo de comunicação: FDnet / C‑NET
• Corrente em repouso: Máx. 0,4 mA
• Saída de relé (sem potencial): AC 22 V, 2 A, máx. 44 VA; DC 30 V, 2 A, máx. 60 W
• Dimensões (L x A x P): 95 x 71 x 23 mm
• Cor: Branco puro, RAL 9010
