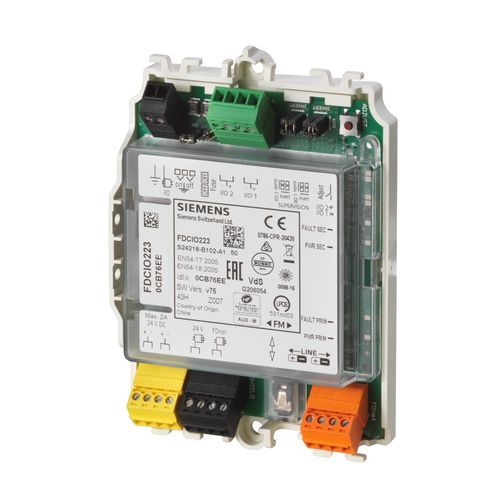

Módulo E/S digital FDCIO223

Ethernetcom 2 E/Spara sistema de monitoramento

Descrição do produto
Módulo transponder de entrada/saída para ligação de linhas coletivas de detectores de incêndio (GMT/convencional) e para controlo monitorizado de equipamentos periféricos. Os 2 canais de E/S podem ser parametrizados de forma independente como linha coletiva, entrada de contacto, saída de comando ou saída com entrada de confirmação. Indicação de estado por LEDs. Inclui 2 diodos Transzorb (20 V), 8 resistores e 2 suportes de montagem para trilho TS35.

Funcionalidades

• Ligação de linhas coletivas GMT / detectores convencionais
• Saídas de controlo monitorizadas para comportas de fumo, dispositivos de alarme, ímanes de porta e ativadores de extinção
• Dois canais E/S independentes com parametrização flexível (linha detector, entrada contacto, saída comando, confirmação)
• Janela temporal de monitorização para confirmação selecionável
• Indicação de estado por LEDs
• Inclui diodos Transzorb, resistores e suportes de montagem TS35

Documentos / Certificados

• Tipo: FDCIO223
• Código de encomenda: S24218-B102-A1
• Ficha técnica e instruções de instalação (módulo entrada/saída Transponder)
• Certificado VdS - FDCIO223
• Certificate of constancy of performance - FDCIO223
• Declarações UKCA / CE e Declaration of Performance
• Declaração Ambiental do Produto - FDCIO223

Especificações técnicas

• Temperatura de funcionamento: -25…60 °C
• Temperatura de armazenamento: -30…+65 °C
• Normas: CEA GEI I-084, EN 54-13, EN 54-17, EN 54-18
• Alimentação externa: DC 18…32 V
• Tensão de funcionamento (bus): FDnet / C-NET DC 12…33 V
• Humidade relativa: ≤85 % rel.
• Categoria de proteção: IP30 (IP65 com invólucro externo)
• Resistores EOL: 3.3 kΩ/680 Ω, 2.7 kΩ/560 Ω, 3.3 kΩ
• Capacidade de cabo: 0.2…1.5 mm² (2.5 mm²)
• Saída de controlo: DC 24 V ± 5 % / 2 x 1 A ou 1 x 1.5 A
• Compatibilidade de sistema: FDnet -> FS20, AlgoRex, SIGMASYS; C-NET -> FS720
• Protocolo de comunicação: FDnet / C-NET
• Linha de detectores: coletivo GMT Siemens/Cerberus, Synova convencional/SynoLINE300, SynoLINE600 ou similar
• Dimensões (L x A x P): 132 x 90 x 24 mm
• Cor: branco puro, RAL 9010
