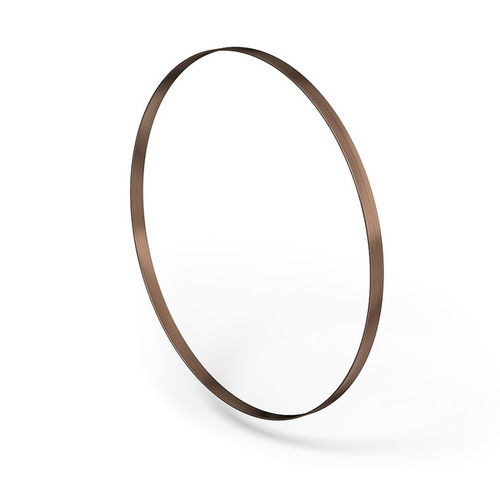

Anel de banda magnética MBR100
Anel de fita magnética incremental e flexível para auto-montagem, comprimento do pólo 1 mm
Perfil MBR100:
Com o ponto de referência como opção
Montagem fácil no suporte feito pelo próprio
Dados mecânicos Característica - Dados técnicos - - - Informações adicionais - - -
Largura da banda - 9,7 mm - - - - -
Espessura da fita - 1 mm - - - sem fita de cobertura ou fita adesiva transportadora - -
Tipo de montagem - conexão adesiva - - adesivo bicomponente recomendado: Uhu Plus 300 Endfest - - -
■ Tabela de dimensões Pôles - 460 - 540 - - - 720 - 1120
Diâmetro d [mm] - 144,7 ±0,03 - 170,1 ±0,03 - - 277,4 ±0,03 - 354,74 ±0,03
Diâmetro com MBR100 [mm] - 146,7 ±0,03 - 172,1 ±0,03 - - 279,4 ±0,03 - 356,74 ±0,03
Circunferência U com MBR100 [mm] - 460,87 - 540,67 - - - 720,68 - 1120,73
Velocidade n [espelho1] - 22600 - 22210 - - - 21660 - 21070
Dados do sistema Funcionalidade - Dados técnicos - - - Informações adicionais - -
Comprimento do Pôle - 1 mm - - - - -
Faixa de medição - 360= - - - - - -
■ Período/revolução - - - - - - -
Pôle número Período - 460 540 720 1120 460 540 720 1120 - - - -
A tabela aplica-se à combinação do MBR100 com o LE100/1 - - - - - -
Características das condições ambientais - Dados técnicos - - - Informações adicionais - - -
Temperatura ambiente - -20 ... 70 X - - - -
Temperatura de armazenamento - -20 ... 70 =C - - - -
Humidade relativa - 100% - - Condensação admissível
---
