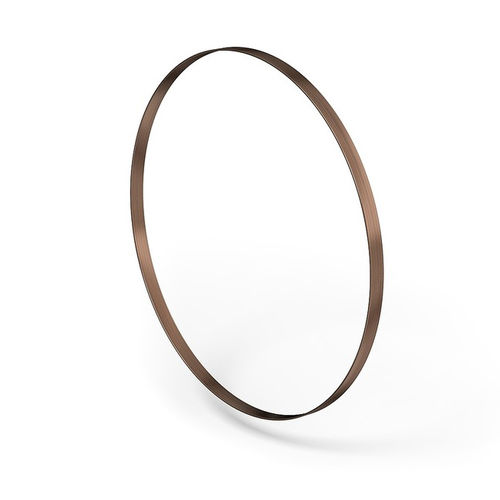

Anel de banda magnética MBR320
Anel de banda magnética incremental e flexível para auto-montagem, comprimento do pólo 3,2 mm
Perfil MBR320:
Com o ponto de referência como opção
Montagem fácil no suporte feito pelo próprio
Dados mecânicos
Funcionalidade - Dados técnicos - Informações adicionais
Largura da banda - 9,7 mm - - - - - - - -
Espessura da fita - 1 mm - - - - sem fita de cobertura ou fita adesiva transportadora - - -
Tipo de montagem - ligação adesiva - - - adesivo de dois componentes recomendado: Uhu Plus 300 Endfest - - - -
■ Tabela de dimensões Pôles - 36 - 50 - 100 - - - 150 - 180 - 250
Diâmetro d [mm] - 35,7 ±0,03 - 49 ±0,03 - 100,9 ±0,03 - - 151,8 ±0,03 - 182,4 ±0,03 - 253,7 ±0,03
Diâmetro com MBR320 [mm] - 37,7 ±0,03 - 51 ±0,03 - 102,9 ±0,03 - - 153,8 ±0,03 - 184,4 ±0,03 - 255,7 ±0,03
Circunferência U com MBR320 [mm] - 118,44 - 160,22 - 323,27 - - - 483,18 - 579,31 - 803,31
Velocidade n [min-1] - 212710 - 29370 - 24640 - - - 23100 - 22590 - 21860
Dados do sistema Recurso - Dados técnicos - - - - Informações adicionais - - - -
Comprimento Pôle - 3,2 mm - - - - - - - -
Faixa de medição - 360= - - - - - - - -
■ Pulsos/revolução Pôle número - 36 - 50 - 100 - - - 150 - 180 - 250
Escala de sensor 20 - 720 - 1000 - 2000 - - - 3000 - 3600 - 5000
factor 16 - 576 - 800 - 1600 - - - 2400 - 2880 - 4000
10 - 360 - 500 - 1000 - - 1500 - 1800 - 2500
8 - 288 - 400 - 800 - - 1200 - 1440 - 2000
5 - 180 - 250 - 500 - - 750 - 900 - 1250
4 - 144 - 200 - 400 - - 600 - 720 - 1000
1 - 36 - 50 - 100 - - 150 - 180 - 250
A tabela se aplica à combinação do MBR320 com o MSK320
---
