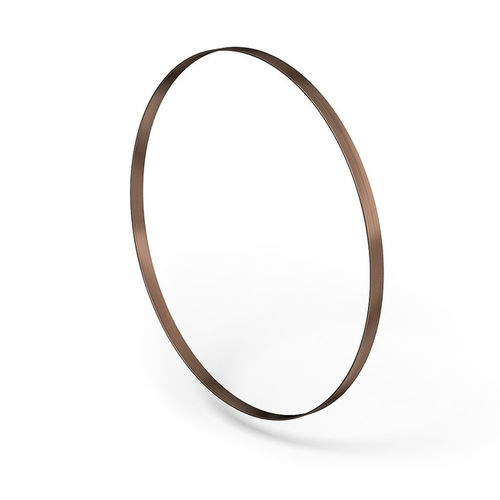

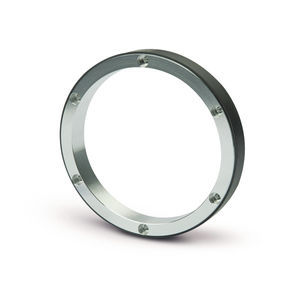

Fita imantada circular MBR500

flexível

Anel de banda magnética MBR500 Anel de banda magnética incremental e flexível para auto-montagem, comprimento do pólo 5 mm Perfil MBR500: Com o ponto de referência como opção Montagem fácil no suporte feito pelo próprio Dados mecânicos Funcionalidade - Dados técnicos - Informações adicionais Largura de banda - 9,7 mm - Espessura da fita - 1 mm - sem fita de cobertura ou fita adesiva transportadora Tipo de montagem - conexão adesiva - adesivo de dois componentes recomendado: Uhu Plus 300 Endfest ■ Tabela de dimensões Pôles - 36 - 50 - 64 - 96 - 160 - 188 Diâmetro d [mm] - 57,5 ±0,03 - 79,8 ±0,03 - 102 ±0,03 - 153 ±0,03 - 254,8 ±0,03 - 299,4 ±0,03 Diâmetro com MBR500 [mm] - 59,5 ±0,03 - 81,8 ±0,03 - 104 ±0,03 - 155 ±0,03 - 256,8 ±0,03 - 301,4 ±0,03 Circunferência U com MBR500 [mm] - 186,93 - 256,98 - 326,73 - 486,95 - 806,76 - 946,88 Velocidade n [min-1] - variável - variável - variável - variável - variável - variável ■ Velocidade As velocidades máximas são calculadas em relação à velocidade circunferencial, sendo a circunferência do anel magnético decisiva. A velocidade circunferencial do sensor MSK5000 é variável; resulta da selecção do intervalo de puise e do factor de escala (ver tabela MSK5000). A velocidade é calculada de acordo com a fórmula: Fórmula: n v "60000 U Exemplo: n 6 x 60000 320 -1125 l "9*nd: n (min1) velocidade v(m/s) circurafe" entrai velocidade 60000 extensão facto" (60 s/min x 1000 mm/m) U (mm) circunferência Dados do sistema - - Funcionalidade - Dados técnicos - Informações adicionais Comprimento do Pôle - 5 mm - Faixa de medição - 360= - - ■ Pulsações/revolução Número Pôle - - 36 - 50 - 64 - 96 - 160 - 188 Escala do sensor - 1250 - 45000 - 62500 - 80000 - 80000 - 120000 - 200000 - 235000 fator - 250 - 9000 - 12500 - 16000 - 24000 - 40000 - 47000 - 125 - 4500 - 6250 - 8000 - 12000 - 20000 - 23500 - 50 - 1800 - 2500 - 3200 - 4800 - 8000 - 9400 - 25 - 900 - 1250 - 1600 - 2400 - 4000 - 4700
