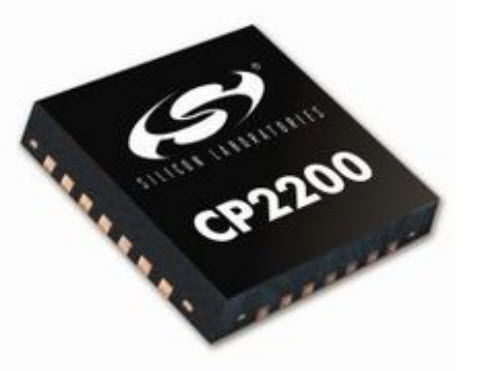

Controlador Ethernet CP220x series

A família CP220x é o menor controlador Ethernet de chip único da indústria, contendo um controlador de acesso de mídia integrado (MAC) e camada física (PHY). O controlador Ethernet de chip único CP220x contém um controlador de acesso de mídia (MAC) compatível com IEEE 802.3 integrado, uma camada física 10Base-T (PHY) e 8 kB de memória Flash não volátil disponível em um pacote QFN de 28 pinos (5x5 mm) ou TQFP de 48 pinos (9x9 mm). O CP220x pode adicionar conectividade Ethernet a qualquer microcontrolador ou processador host com 11 ou mais pinos de E/S de porta. A barra-ônibus de interface de memória externa paralela de 8 bits suporta os formatos de barramento Intel e Motorola padrão da indústria em modo multiplexado e não multiplexado. O pacote CP2201 QFN de 28 pinos suporta apenas endereçamento multiplexado. Os pinos de seleção de modo são usados para selecionar o modo de interface de barramento.
