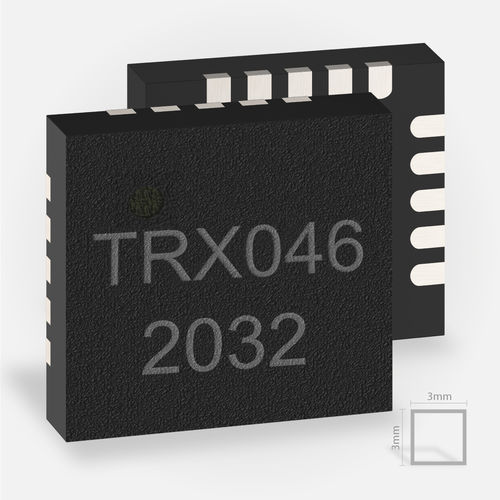

Transceptor de radar TRX_024_046

RFanalógicocom circuitos integrados

O IC TRX_024_046 é uma frente de radar analógico compacto para a banda ISM entre 24,00 e 24,25 GHz. Como sucessor do nosso amplamente implementado IC TRX_024_006, as especificações essenciais do seu antecessor têm-se mantido praticamente inalteradas. Como melhoria significativa, a estabilidade ESD foi aumentada para 2000 V (Classe 2). Pode ser operado tanto em modo CW como FMCW, de modo a que uma vasta gama de aplicações possa ser coberta. A principal aplicação é em dispositivos de curto alcance (SRD) com distâncias de até 20 metros. Através da utilização de antenas patch, ou uma combinação de antenas & lentes de feixe / reflectores, o ângulo do feixe de radar pode ser reduzido e a distância de operação pode ser aumentada até 200 metros. Com a sua largura de banda de frequência de 2 GHz, esta extremidade frontal do radar é também adequada para radares de sondagem de nível (tank-). O IC transceptor RF, TRX_024_046 tem dois níveis de amplificação que podem ser seleccionados através de pinos de controlo tanto para o ramo emissor como receptor do radar. Uma saída separada fornece uma referência de frequência do VCO interno na razão 1:32 da frequência fundamental. Isto permite, por exemplo, a optimização do desenho para a utilização de componentes de baixo custo e materiais FR4 PCB. Usando um pino de activação no ramo tx, a transmissão destes MMICs de radar pode ser desligada. O consumo mínimo de energia é atingido em modos de operação com ciclos de funcionamento baixos e tempos de subida de rampa curtos de até 100 μs.
