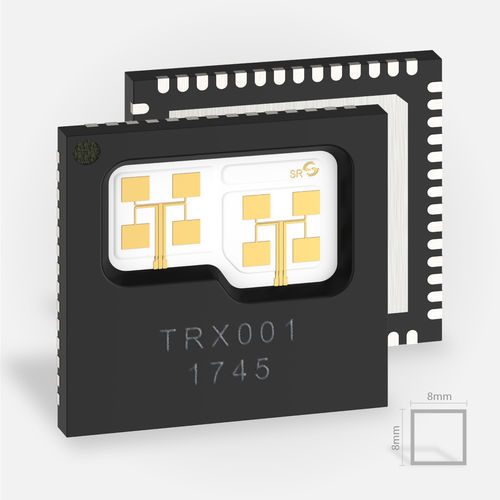

Transceptor de radar TRX_120_001

com circuitos integrados

O radar MMIC TRX_120_001 implementa um conceito híbrido de antena patch integrada para suportar a directividade do feixe de radar. A própria matriz da barra também pode ser combinada com uma solução de antena individual do lado do cliente. Consulte também o nosso radar MMIC TRX_120_002 monolitalmente integrado. Aplicação Os chips de radar fornecem sinais de medição de distância e de velocidade para objectos como um sinal analógico. Incluindo uma avaliação posterior do sinal externo no lado do cliente, as aplicações possíveis são a investigação de uma superfície de material, a medição da espessura da camada e outras propriedades dos objectos de medição. A principal área de aplicação do radar transceptor de 120-GHz frontal é para sistemas de radar de curto alcance com um alcance de operação de até 10 metros. Utilizando lentes dieléctricas ou espelhos, o alcance pode ser aumentado para além dos 100 metros. Não manipulação de altas frequências em PCB Na extremidade frontal do radar, o sinal de radar de alta frequência já está convertido para uma frequência menor no CI. É emitido como um sinal analógico com uma frequência de máxima. 2 GHz. Isto permite o encaminhamento e processamento do sinal de todos os sinais em PCBs rentáveis. Pode, portanto, ser implementado em placas FR4 padrão e combinado com outros componentes IC para loops de controlo, para estabilização de tensão, modulação de frequência e conversão AD.
